1. 文章信息

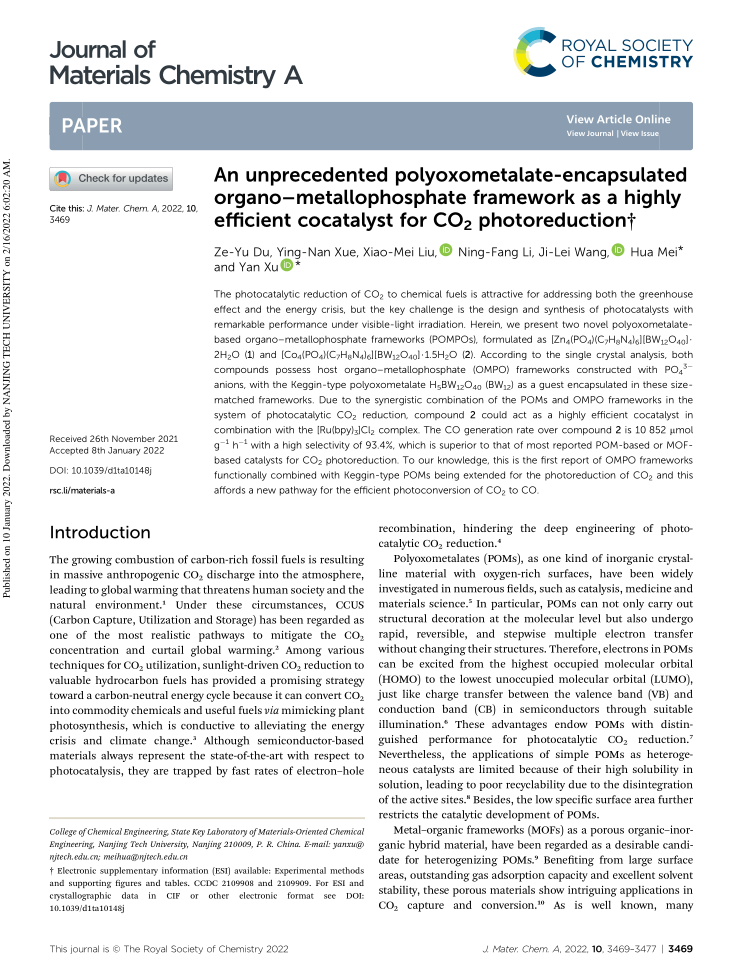

標題：An unprecedented polyoxometalate-encapsulated organo–metallophosphate framework as a highly efficient cocatalyst for CO2 photoreduction

頁碼：J. Mater. Chem. A, 2022, 10, 3469.

 2. 文章鏈接（jiē）

專用鏈接：https://pubs.rsc.org/en/content/articlelanding/2022/ta/d1ta10148j

3. 期刊（kān）信息（xī）

期刊名：Journal of Materials Chemistry A

ISSN: 2050-7488

影響因子：12.732

分（fèn）區信息：中科院1區Top；JCR分區（Q1）

涉及研究方向：材（cái）料學

 4. 作（zuò）者信息：

第一作者（zhě）：南京工（gōng）業大（dà）學化工學院博士研究生：杜澤宇

通訊作者：南京工業大學化工學院教授：許岩

共（gòng）同通訊作者：南京工（gōng）業大學化工學（xué）院教授：梅華

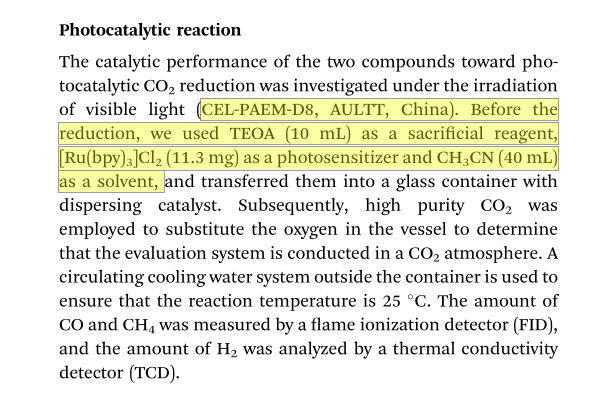

 5. 光源型號：北京香蕉视频污视频（yuán）(CEL-PAEM-D8, AULTT, China), （300 W氙燈，可見光範圍）

文章簡介：光催化CO2還原不僅對工業化CO2存在特殊意義，也能為解決全球（qiú）氣候變暖提供研究基礎。本文采用了一種簡便的合成方法，成功將Keggin型多金屬氧酸鹽(POMs)裝載於（yú）有機金屬磷酸鹽(OMPO)框架中（zhōng）。與大多數多酸基金屬有機框架(POMOFs)不同的（de）是，該雜（zá）化材料呈現出含有磷酸根的OMPO框架封裝Keggin型多酸（suān）的結（jié）構，在POMOFs係列中極為罕見。在（zài）可見光的照（zhào）射下（xià），多金屬氧酸鹽扮演高效的多電子（zǐ）供體角色，而OMPO框架負責吸（xī）附並且（qiě）活化CO2分子，正是上述的協（xié）同作用導致該雜化材料擁有出色的（de）CO2光還原活性，其CO2轉化成CO的速（sù）率達到10852 μmol g-1 h-1，CO的選擇性為93.4 %。

我們一致認為本文的創新之處有以下幾點：

1.利用磷酸根(PO43-)構建新型的OMPO框（kuàng）架，並（bìng）且封裝Keggin型多酸

2. OMPO框架與多酸的協同作用有利於光電子轉移

3. OMPO框架裝載POMs基材料具有出色的光催化CO2還原（yuán）活性

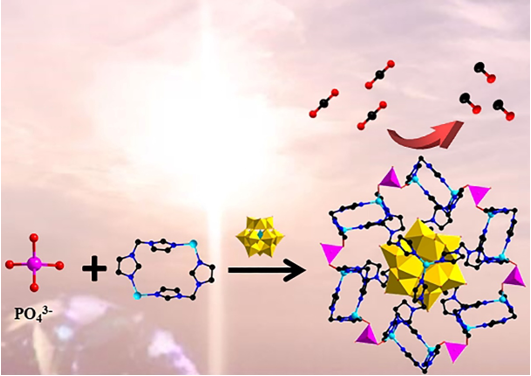

 圖1 圖形摘（zhāi）要

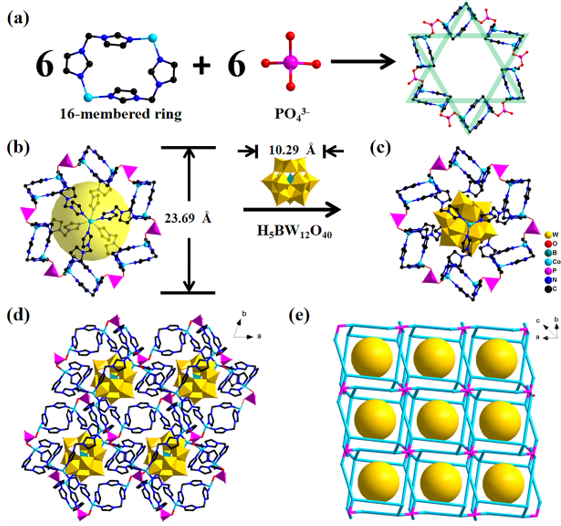

圖2 催化劑的單（dān）晶結構

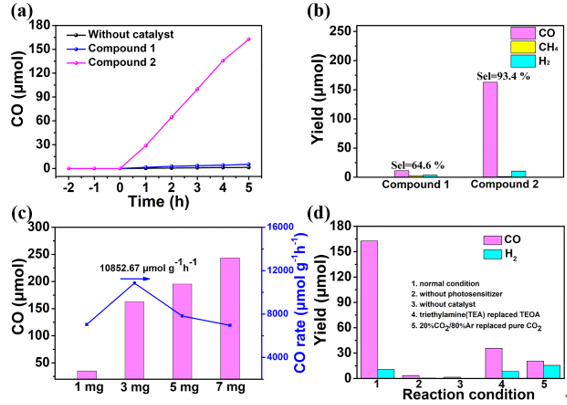

圖3 光催化測試

圖1 圖形摘要（yào）

圖2 催（cuī）化劑的單晶結構

            圖3 光催化測試
