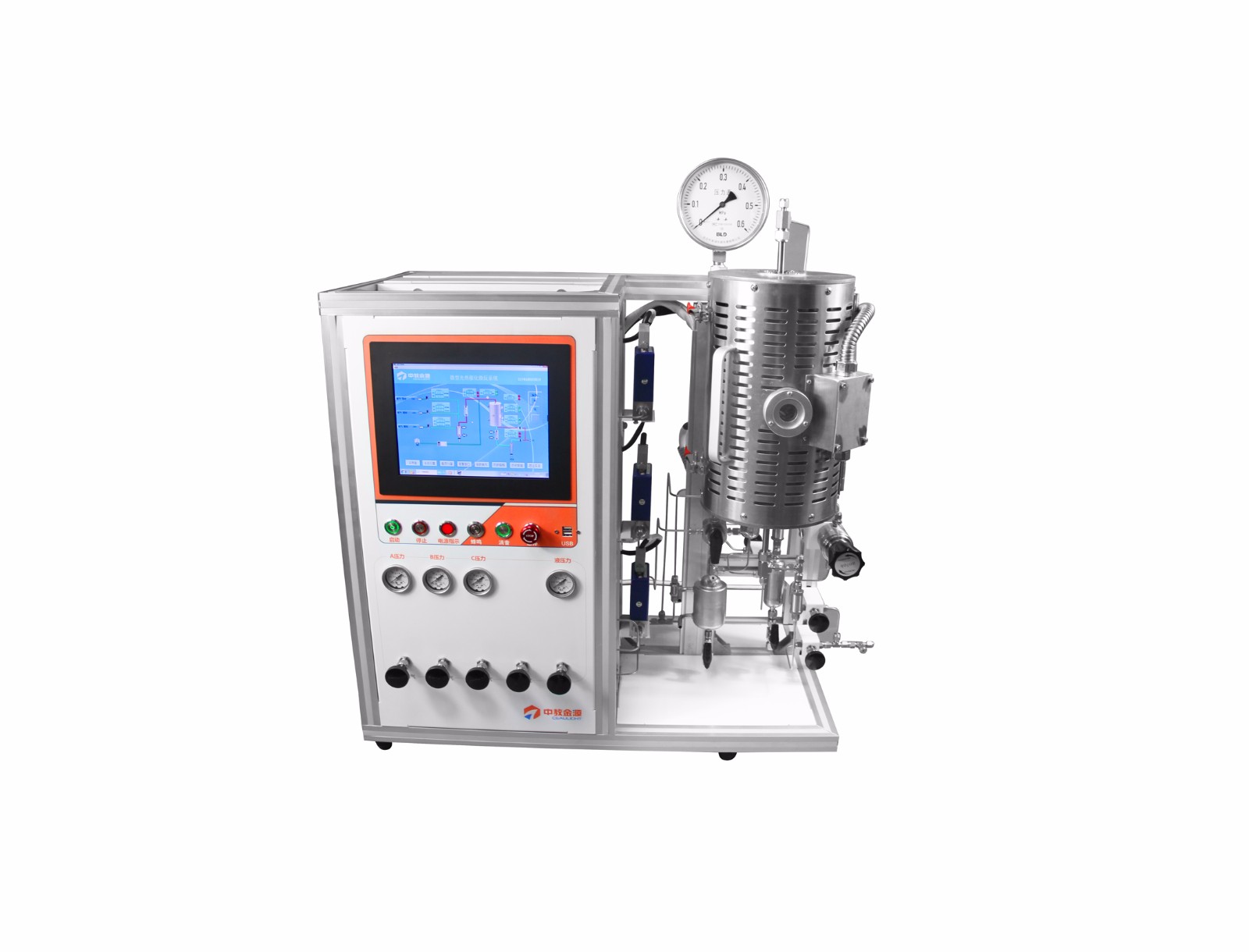

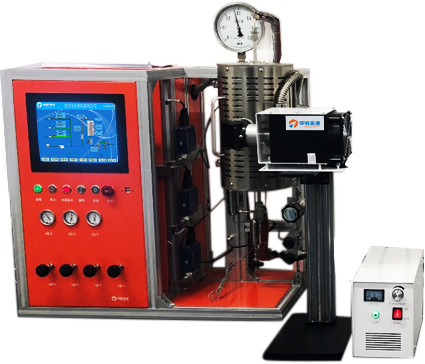

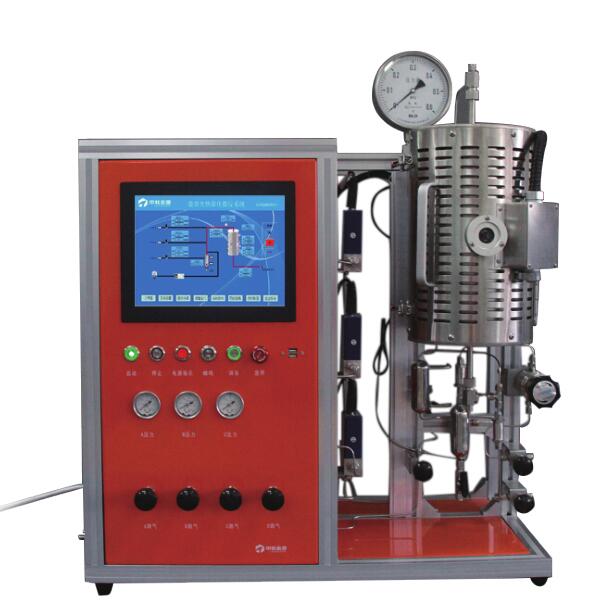

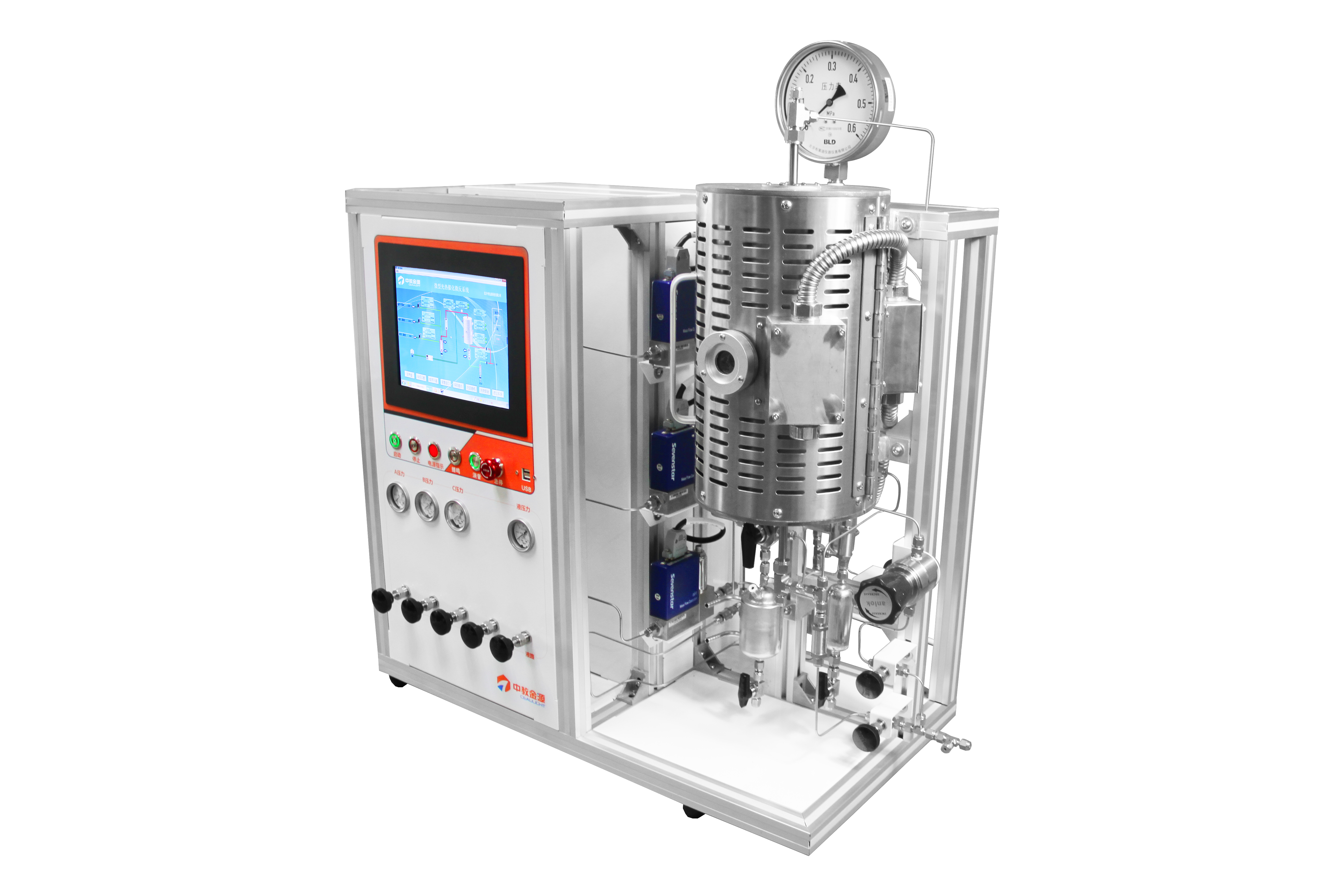

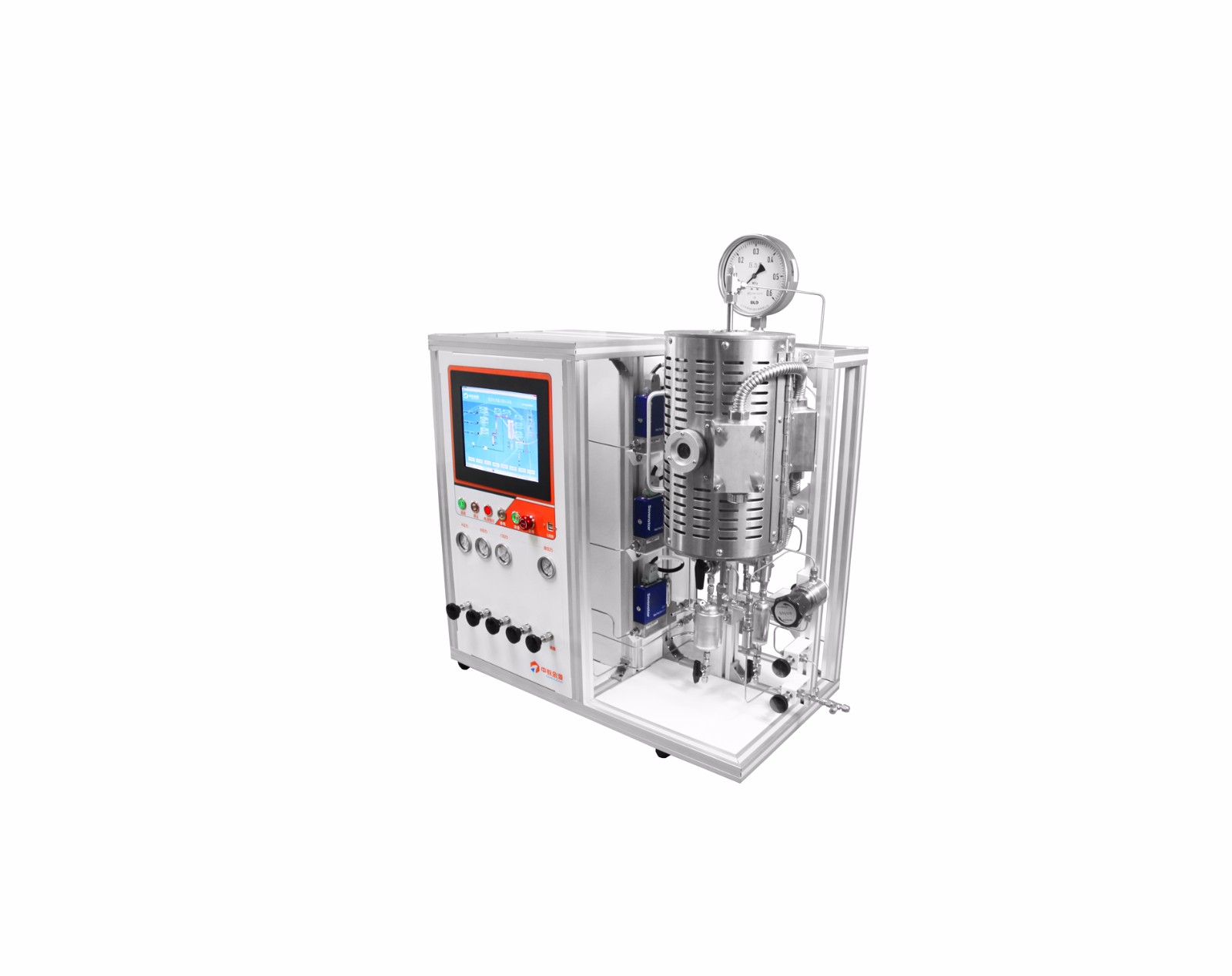

CEL-GPPCM微型光熱催化微反係統適用於光熱協同催化、光催化催化劑的評價及篩選，可做光催化的反應動力學、反應曆程等方麵的研究。主要應用到高溫光熱催化反應，光熱協同催化，具體可用於半導體材料的合成燒結、催化劑材料的製備、催化劑材料的活性評價、光解水製氫、光解水製氧、二氧化碳還原、氣相光催化、甲醛氣體的光催化降解、VOCs、NOx、SOx、固氮等領域。

   係統采用石英反應器，可滿足透光的要求，能進行高溫的實驗。係統采用加熱爐給反應器加熱，可保證反應過程中溫度的穩定。

   係統設計為三條氣路進料，配有1路氣體吹掃，同時預留1路液路接口（可定量加入所需液體原料）。係統包括：進料穩流係統、反應恒溫係統，產物收集係統、控製係統。

   係統櫃體采用鋁型材製作，采用配套的螺栓、螺母固定件，美觀大方，維修拆卸方便。與管線連接處采用雙卡套接頭，更換反應器即可做高壓實驗和常規熱催化反應。

技術參數：
1.進料係統：

a:3路反應進氣（可擴展至4路），默認流量100mL/min；

b:氣體流量控製精度：±1%；

c:配有1路吹掃氣；

d:配有1路液路接口。統裝有配氣出口，可單獨做為配氣係統使用。

2.反應器 ：

a:操作壓力： 微正壓（主要用於克服係統的壓力降）；

b:設計溫度：≤800℃，配程序控溫，開式加熱爐；

c:設計壓力：常壓, <0.6Mpa，反應區可恒定壓力；

d:催化劑裝填量：0.1mg---100mg；

e:材質：石英玻璃。

3.參數指標：

a:壓力顯示精度：±0.01MPa；

b:溫度顯示精度：±0.1℃；

c:溫度控製精度：±1℃；

d:流量控製精度：±1%F.S

4.控製係統：係統采用控製模塊加觸屏計算機（含）聯合控製，在觸屏計算機上可實現100%儀表功能操作如實時讀取測量值、給定值、設置參數、自動/手動切換、啟動運行/停止程序，並具備數據存儲和導出功能。

5.過程監視控製：

a:實現對反應器的溫度、氣體流量的控製和顯示。

b:實現對反應過程中壓力和反應器床層溫度的監視。

6.實現對溫度、壓力的越限報警及連鎖安全保護。

a:溫度為兩級報警，溫度高於第一設定值時聲光報警，高於第二設定值時自動停止加熱；

b:壓力高於第一設定值時聲光報警，高於第二設定值時停止進料。

7.現場顯示：反應器進口設有1塊精細壓力表，用於實時顯示當前反應器的反應壓力，同時匹配數顯壓力傳感器控製屏顯示。

8.控製界麵：控製界麵有帶控製點的控製流程圖、參數設置表、程序升溫設置、報警窗口、曆史數據以及各控製點的實時曲線和曆史曲線，曆史曲線保留時間永久。
