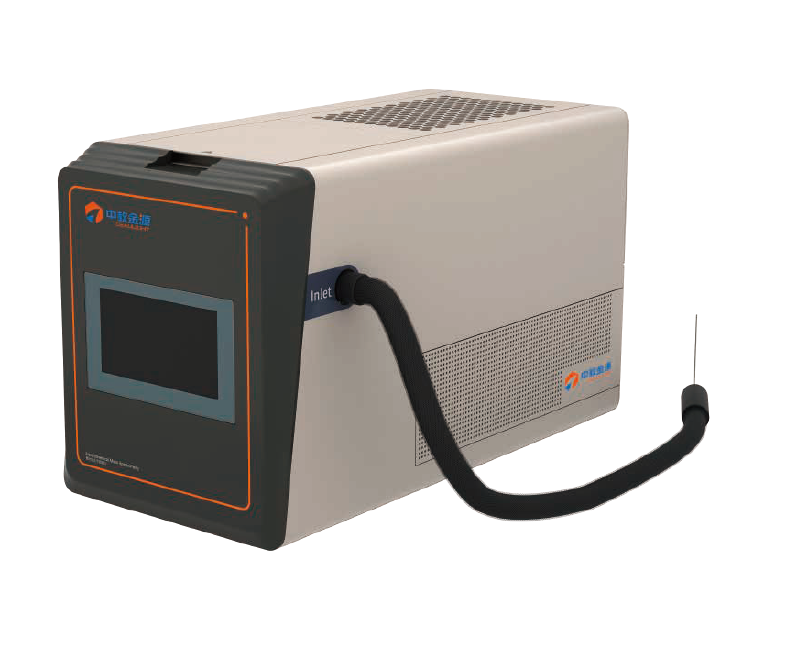

新一代高性能高性價比電化學質譜儀，適用於氣體的在線定性和定量分析檢測。

儀器組成：

進樣係統:：不鏽鋼或者石英玻璃毛細管以及對應的過濾膜組成，采用二級降壓，加熱溫度

從常溫加熱200℃；

真空係統：由渦輪分子泵無油隔膜幹泵和組成，配套全量程真空計，控製和監測質譜室的

壓力，保證質譜儀的正常運行；

質譜室使用不鏽鋼製作，外配加熱套，最大可烘烤溫度可達200℃，可定期烘

烤除氣，質譜加熱套以及進樣管加熱套可獨立使用。

四級杆係統：由電子轟擊離子源、四級杆質量分離器以及檢測器組成；

技術參數：

儀器特點：

◆實時對氣體進行在線定性定量分析，可跟吸附儀，熱重，色譜，催化劑反應裝置，反應爐

等連用；

◆實時原位分析電化學反應中的揮發性物質， 適用於光/電催化界麵反應而產生的揮發性物

質定性定量檢測；

◆實時原位分析電池充放電過程中的產氣過程，深入剖析電池的界麵反應機製和其他電化學

器件的微觀結構研究，適用於鋰硫電池、鋰空電池、鋰離子電池、鈉離子電池、鎂離子電

池、氫燃料電池、軟包電池等各種電池充放電過程中的產氣分析；

◆可以根據用戶的要求定製和匹配各種不同的電化學池和電池模具，滿足測試要求。

儀器性能：

◆可控溫的進氣管路，有效防止進樣氣體在進樣過程中冷凝；

◆可烘烤的質譜室，有效降低背景氣體的擾；

◆多路輸入輸出信號，可跟外部儀器實現自動化控製；

◆自帶的燈絲壓力保護設置，延長燈絲使用壽命；

◆毫秒量級的響應時間，毫秒量級的掃描速度，實現快速在線分析；

◆法拉第杯/電子倍增器雙檢測器，靈敏度高，實現從100%到ppb的寬範圍檢測；

◆專業的分析軟件，多組分采樣，實現氣體的定性和定量分析;

◆可定製化的進樣係統，根據需求實現進樣氣體前處理和多通道采樣檢測。

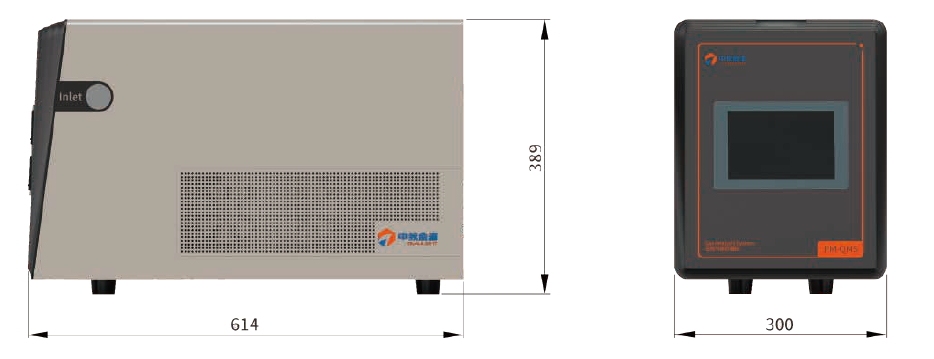

儀器尺寸：

應用領域：

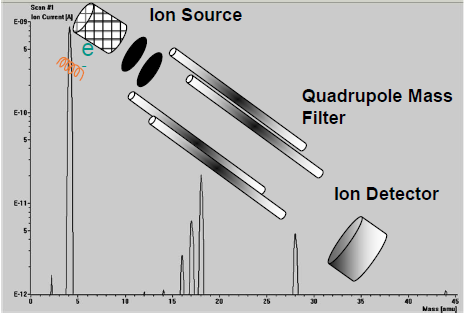

工作原理：

質譜分析法是，在高真空係統中測定樣品的分子離子及碎片離子質量，以確定樣品相對分子質量及分子結構的方法。

進樣氣體通過毛細管進入離子源，化合物分子受到燈絲發射的電子流衝擊後，形成帶正電荷分子離子及碎片離子，離子經過聚焦牽引進入四級杆質量分析器，四級杆上加有電磁場，不同質荷比的離子在不同的時間點經過四級杆到達檢測器，按照其質量m 和電荷z 的比值m/z（質荷比）大小依次排列而被記錄下來，形成譜圖。

應用案例：

◆ 與熱重分析儀(TGA)實現聯用

CEL-QMS1000在線氣體質譜儀與TGA實現聯用，能夠快速分析熱重測試過程中逸出氣體產物，對產物進行定性和定量分析。CEL-QMS1000還可以與TGA實現同步觸發以及溫度信號的導入。TGA-MS的聯用技術在有機材料(尤其是聚合物)、無機材料以及有機-無機等複合材料的研製工作中得到廣泛應用。

◆ 與化學吸附儀聯用

化學吸附儀是一款用於動態程序升溫研究的重要儀器，它能夠對催化劑TPD、TPO、TRS、TPS、TPSR等研究，CEL-QMS1000在線氣體質譜儀可以與化學吸附儀聯用，對程序升溫過程中的逸出氣體進行定性和定量分析，還可以與化學吸附儀實現同步觸發以及溫度信號的導入。

◆ 其他應用：

CEL-QMS1000在線氣體質譜儀可以與各種催化劑評價裝置，反應釜，氣相色譜等設備聯用，在線實時檢測過程中的氣體組成及其含量。儀器自帶的I/0模塊可實現設備與外部信號的連接與轉換，用於各種過程監控場合，如光解水製氫、燃料電池研究、發酵微生物呼吸氣體監控、人體呼吸監控、環境氣體分析、地質分析、冶金過程、各種催化過程等。
