優勢特點：

1）樣品處理開始後樣品池中真空度可達到10^-3 Pa；

2）樣品測量過程中各樣品可同時或分別進行預處理、吸附、脫附探針分子；

3）測量所需探針分子為酸性或堿性分子，高硼矽玻璃材質避免了各類氣體的相互汙染；

4）真空處理係統由機械泵與玻璃四級擴散泵串聯組成，可滿足樣品測試所需的高真空度的要求，具有抽速快、體積小、噪音低、操作簡單、使用方便等 特點；

5）低真空部分主要是抽除係統中的高濃度氣體或吸附的殘餘氣體；

6）各部分節門選用高硼矽玻璃節門，滿足係統高真空的要求，透明性操作，便於調試；

7）真空測量儀使用數顯高精密真空計；

8）本係統所配透過式石英紅外吸收池，可對樣品進行陪燒、流動氧化還原、抽空脫氣、吸附反應等處理過程，可隨時移入或移出到紅外光譜儀的光路中進行實驗，對樣品的加熱溫度最高可達450度；

9）波紋管更換方便；

10）高真空係統和原位紅外吸收池可按客戶要求進行更改和定製。

產品應用：
1 吸附態研究和催化劑紅外光譜表征
  紅外光譜已經廣泛應用於催化劑表麵性質的研究，其中有效和廣泛應用的是研究吸附在催化劑表麵的所謂“探針分子”的紅外光譜，如：NO、CO、CO₂、NH₃、C₃H₅N等，紅外光譜表征可以提供催化劑表麵尤其是原位反應條件下催化劑表麵存在的“活性中心”和表麵吸附物種的信息，因此對於揭示催化反應機理十分重要。

1.1 CO吸附態研究
  CO具有很高的紅外消光係數，其未充滿的空軌道很容易同過渡金屬相互作用，同時許多重要的催化反應如羰基合成、水煤氣合成、費托合成等均與CO密切相關，因此，研究CO在過渡金屬表麵的吸附態是一項十分廣泛的研究課題。

1.2催化劑表麵組成測定
  合金催化劑表麵組成與體相組成的差異會導致催化劑的性能顯著不同，因此，測定催化劑的表麵組成對理解反應的活性位相當重要。利用兩種氣體混合物在雙組份過渡金屬催化劑表麵上的競爭吸附，並通過紅外光譜測定其強度，可以方便地測定雙金屬負載催化劑的表麵組成。典型的例子是CO和NO在Pt-Ru雙金屬催化劑上共吸附的紅外光譜。

1.3幾何效應和電子效應研究
  在高分散金屬催化劑中引入第二金屬組元，由於金屬間的幾何效應和電子效應可顯著改變催化劑的吸附性能從而改變催化活性。如在Pd-Ag/SiO₂催化劑體係中，Ag對Pd起稀釋作用，當Ag含量增加，成雙存在的Pd濃度減少，因而橋式CO減少，線式CO增加，說明幾何效應改變了CO在Pd-Ag/SiO₂體係中的吸附性能，同時，隨Ag含量的增加，CO吸附譜帶紅移加大，說明Pd-Ag之間存在電子效應。

1.4吸附分子相互作用研究
  CO吸附在過渡金屬表麵時存在d-π反饋，n_co同d-π反饋程度有有關，而d-π反饋程度與金屬本身的d軌道情況有關，因此，通過CO吸附態的紅外吸收光譜的化學位移，可以考察其它分子與CO共同吸附時導致的分子與金屬組元之間的電子轉移過程。如：當能夠給出電子的Lewis堿與CO共吸附在Pt上時，根據d-π反饋原理，吸附在Pt上的CO伸縮振動向低波數位移，而當能夠接受電子的受體與CO共吸附在Pt上時，根據d-π反饋原理，吸附在Pt上的CO伸縮振動向高波數位移。

2 氧化物、分子篩催化劑的紅外光譜表征

2.1 固體表麵酸性測定
  固體表麵酸性位一般可看作是氧化物催化劑表麵的活性位。在眾多催化反應如催化裂化、異構化、聚合等反應中烴類分子與表麵酸性位相互作用形成正碳離子，該正碳離子是反應的中間物種。正碳離子理論可以成功解釋烴類在酸性表麵上的反應，也對酸性位的存在提供了有力證明。
  為了表征固體酸催化劑的性質，需要測定表麵酸性位的類型(Lewis酸，Bronsted酸)、強度和酸量。測定表麵酸性的方法很多，如堿滴定法、堿性氣體吸附法、熱差法等，但這些方法都不能區分L酸和B酸部位。紅外光譜法則廣泛用來研究固體催化劑表麵酸性，它可以有效區分L酸和B酸，在該方法中，常用堿性吸附質如氨、吡啶、三甲基胺、正丁胺等來表征酸性位，其中應用比較廣泛的是吡啶和氨。

2.2 氧化物表麵羥基的研究
  氧化物尤其是大比表麵的氧化物的表麵結構羥基同許多催化反應如脫水反應、甲酸分解反應等有關，而表麵結構羥基的性質又同表麵酸性有密切的關係，多年來，人們對氧化物表麵羥基進行了大量的研究，其中大部分研究著眼於氧化物表麵羥基的結構、性質以及同酸性中心的關係，進而同催化劑的反應性能相關聯。研究催化劑表麵結構羥基的方法很多，但卓有成效的是紅外光譜法。

2.3 氧化物表麵氧物種研究
  甲烷是烴類分子中結構簡單、對稱、化學惰性的分子，從基礎研究角度認識以甲烷為代表的低碳烴類活化機理具有極大的學術意義。但是，甲烷分子很難吸附在催化劑表麵上，因此很難直接觀察到它在氧化物表麵的活化過程。而氧化物表麵（尤其堿性氧化物表麵）的氧物種研究由於表麵存在一層穩定的碳酸鹽使得對其研究十分困難。鑒於上述原因，氧化物表麵氧物種的研究一直沒有取得重大進展。近年來采用了“化學捕集”技術、同位素交換技術和低溫原位紅外光譜方法相結合應用於上述研究取得了一些關於表麵氧物種和甲烷活化的重要信息。

3  原位紅外光譜應用於反應機理研究
  長期以來人們研究了各種分子在催化劑表麵的吸附態並獲得了許多重要的信息，但是這些信息都是在反應沒有發生時測得的。而反應條件下的吸附物種的類型、結構、性能與吸附條件下的吸附物種的類型、結構、性能有很大差別，因此，僅利用吸附條件下分別測得的吸附物種信息無法準確闡明反應機理，為此，進行反應條件下吸附物種的研究十分必要。而在反應條件下催化劑表麵吸附的物種並未都參與反應，因此如何在多種吸附物種中識別出參與反應的“中間物種”是非常重要的課題。原位紅外光譜可以測量催化劑在反應狀態下吸附物種的動態行為，因此可以獲得催化劑表麵物種的動態信息，並可據此推斷反應機理。

詳細介紹：

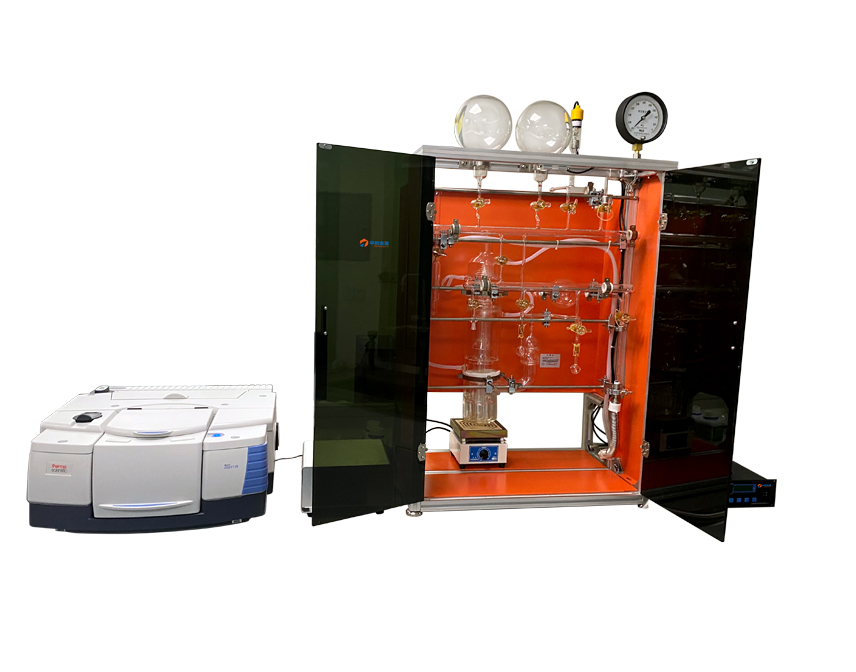

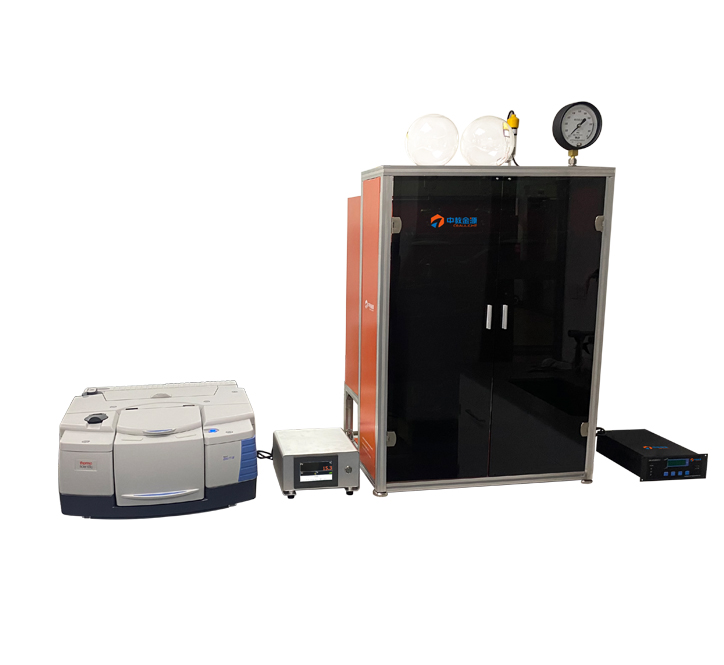

   原位紅外光譜表征高真空係統是用於測定催化劑表麵組成、吸附、酸性、物種、表麵羥基及反應機理的專用設備，包括高真空係統和原位紅外吸收池兩部分，可以配合Bruker布魯克等主要紅外光譜儀進行氨、吡啶、一氧化碳、一氧化氮、甲醇、乙醇等化合物的化學吸附測定及反應機理研究。
  催化劑表征對於了解催化劑結構和組成在預處理、誘導期和反應條件下以及再生過程中所發生的變化是至關重要的。催化反應機理的知識、特別是結構、動態學和沿催化反應途徑中生成的反應中間物的能量學可為開發新催化劑和改良現有催化劑提供更深刻的認識。原位譜學觀察又是闡明反應機理、分子與催化劑相互作用的動態學和中間物結構有效的技術。這些研究還可以提供有關催化劑和底物相互作用及有關活化勢壘的熱力學方麵信息。反應機理和動力學的研究，特別是對催化反應中間物的原位觀察，對發展催化科學是非常必要的。因為這樣的研究結果提供了催化作用的全麵知識，並有助於闡明催化劑結構和功能的關係。

   高真空係統由玻璃四級擴散泵、真空泵、精密真空表、電離規、集氣瓶、球形安瓶、製備瓶、可伐、真空活塞等組成。該係統的高真空是通過一台優質低噪聲的機械泵和一台玻璃四級擴散泵組成的機組而獲得。
   原位紅外吸收池由石英製成，分樣品台和真空密封窗口兩部分。樣品台帶有加熱組件、熱電偶、冷卻係統和氣體引入係統；真空密封窗口由冷卻係統和CaF₂窗片組成。該吸收池采用透射模式進行紅外光譜表征，可對樣品進行焙燒、流動氧化還原、抽空脫氣、吸附反應等處理過程，可隨時移入或移出到紅外光譜儀的光路中，也可利用配備的延長管路進行原位表征實驗。樣品的加熱采用程序升溫方法控製溫度，最高溫度可達450℃。標準配置的吸收池窗口材料為CaF₂，工作區間為4000—1000cm^-1，也可按用戶需要配置其他窗口材料。

表1 紅外窗口材料的性質


材料	使用範圍 cm-1	反射損失*(1000cm-1)	溶解度 g/100ml@20oC	相對價格	物理性質
NaCl	>5000至625	7.5%	40	1.0	溶於水,硬但易拋光和切割,潮解慢
KBr	>5000至400	8.5%	70	1.2	溶於水,較軟但易拋光和切割,潮解慢,價格高,範圍寬
CsI	>5000至180	11.5%	80	7.8	溶於水,軟且易劃傷,不能切割,潮解慢
CaF2	>5000至1000	5.5%	難溶	3.5	難溶於水,耐酸堿,不潮解,忌用於銨鹽溶液
BaF2	>5000至750	7.5%	不溶	6.2	類似於CaF2,對熱和機械振動敏感
SrF2	>5000至850	6%	不溶	5.1	類似於CaF2,對熱和機械振動敏感
AgCl	>5000至450	19.5%	不溶	6.6	不溶於水但溶於酸和NH4Cl溶液,可延展,長期暴露於紫外光變暗,腐蝕金屬及合金
AgBr	>5000至280	25%	難溶		難溶於水,軟且易劃傷,冷變形長期暴露於紫外光變暗
KRS-5	>5000至250	28%	0.1	9.1	微溶水,溶於堿但不溶於酸, 軟且易劃傷,冷變形,劇毒
Infrasil(SiO2)	>5000至2850	NA	不溶		不溶於水,溶於HF溶液,微溶於堿難切割
Poly-ethylene	625至10	NA	不溶	1.6	不溶於水,耐溶劑,軟易溶脹,難清洗,可壓片

*兩個麵上的反射損失, NA 不透明.

玻璃高真空係統部分組成及說明

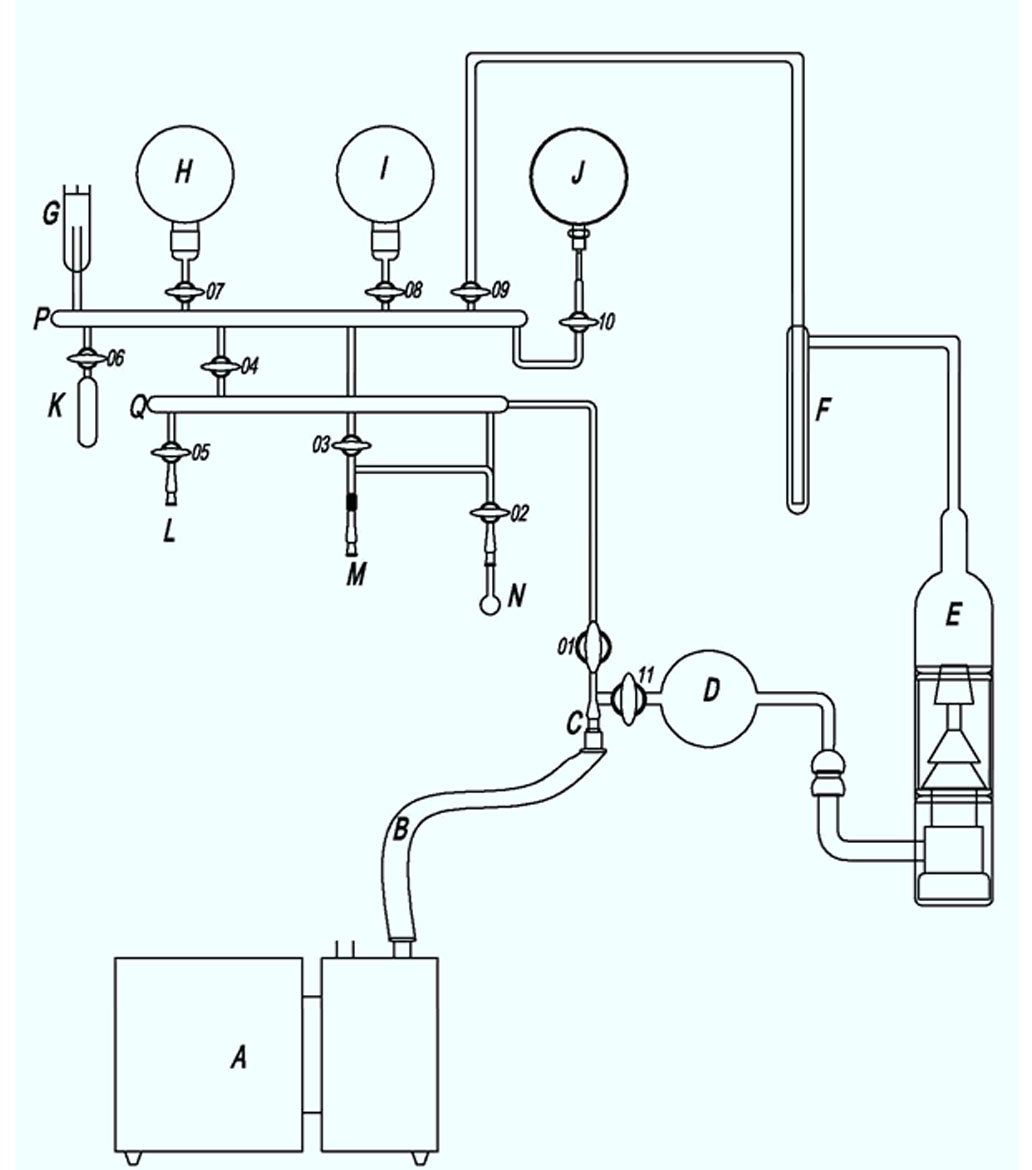

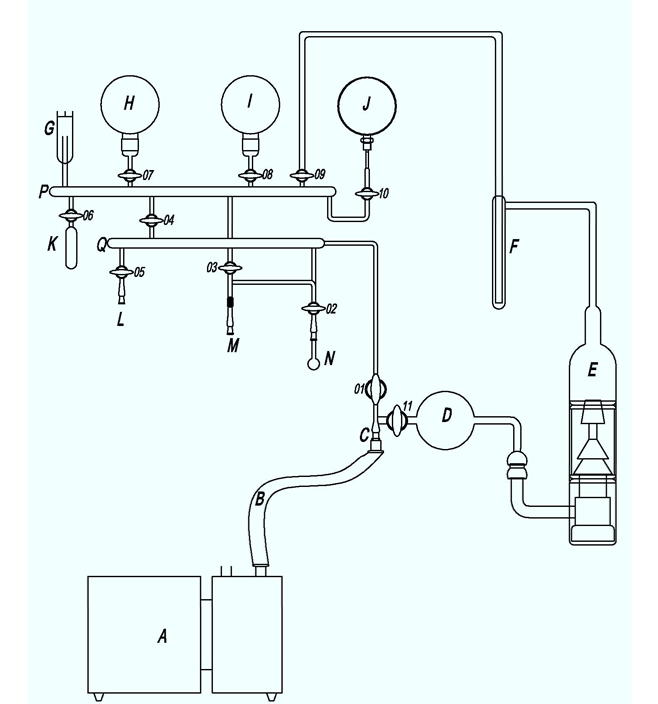

  請參閱圖1所示，本玻璃高真空實驗測試係統，主要應用紅外光譜催化劑原位表征、催化劑表麵吸附物種和催化劑表征方麵（探針分子的紅外光譜）以及反應動態學方麵的研究。
  該係統包括由機械真空泵A，真空波紋管B，可伐KF接頭C，緩衝球D，組成一級真空泵，用於抽取低真空段，該部分真空可以抽取到1.0Pa；玻璃擴散泵E，用於提升真空度，提升真空度到10^-2-10^-3Pa，此為二級真空泵，液氮冷阱F，用於冷卻係統中雜質氣體，也有利於幫助提高真空度；真空規管G和精密真空表J，分別用於測量係統的高真空度及低真空度；玻璃球瓶H、I為儲氣瓶，用於儲存備用純化好的氣體；玻璃管P為高真空部，為工作玻璃管，為該係統的核心部分；玻璃管Q為低真空部，用於連接測試樣品池M，進氣接口Ｌ，為工作管Ｐ服務，並實現高低真空的轉換；玻璃製備瓶K，用於氣體的純化與製備；製備安瓶N，用於液體的純化與製備；該係統全部采用玻璃真空閥門，更好的保證了氣密性，02,03為三通玻璃真空閥門（詳圖2），01、04、05、06、07、08、09、10、11為二通玻璃真空閥門（詳圖3）。
  本實用新型中所采用的管路均為玻璃管路，所采用的閥門均為玻璃高真空閥門，真空閥門可以保證係統使用過程中不會產生漏氣或緩慢滲漏的情形。圖1-C中不鏽鋼管與玻璃管路采用可伐（Kovar）連接。
