1. 文章信息

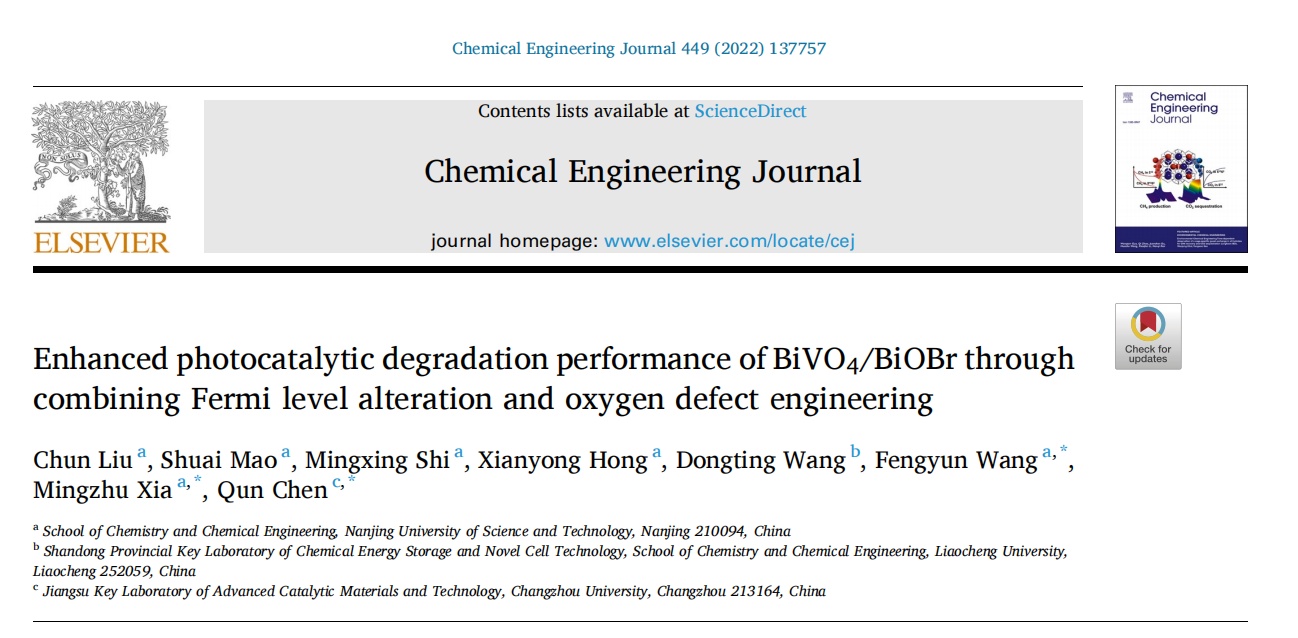

標題：Enhanced photocatalytic degradation performance of BiVO4/BiOBr through combining Fermi level alteration and oxygen defect engineering

頁碼：Chemical Engineering Journal, 2022: 137757.

2. 文章鏈接

專用鏈接：

https://www.sciencedirect.com/science/article/pii/S1385894722032442

3．期（qī）刊信息

期刊名：Chemical Engineering Journal

ISSN：1385-8947

影響因子：16.744

分區信息：中科院一區Top; JCR分區（Q1）

涉及（jí）研究方向：工程技術: 化工；環境

4. 作者信息：南京理工大學劉純（chún）（第一作者），王風雲（第一通（tōng）訊作者），夏明珠（第二通訊作者（zhě）），陳群（第三通訊作者）

5. 光源型號：北京香蕉视频污视频（CEL-HXF300, Beijing China Education Au-light Co., Ltd.）（300 W氙燈，可（kě）見光）、CEL-PF300-T9氙燈光源係統（集成一（yī）體（tǐ），光（guāng）電化學專用）

附：正文和補充材（cái）料中標明了光源（yuán）型號

文（wén）章簡介：

構建氧空位（Ov）作為（wéi）一（yī）種傳統且有效（xiào）的方（fāng）法（fǎ）已被廣泛用於提（tí）高光催化活性，但其對界麵電荷（hé）轉移途徑的（de）影響仍不明確（què）。在此，我們通過簡便的方法合成了 BiVO4/BiOBr-Ov (BVB-Ov) 光催化劑。

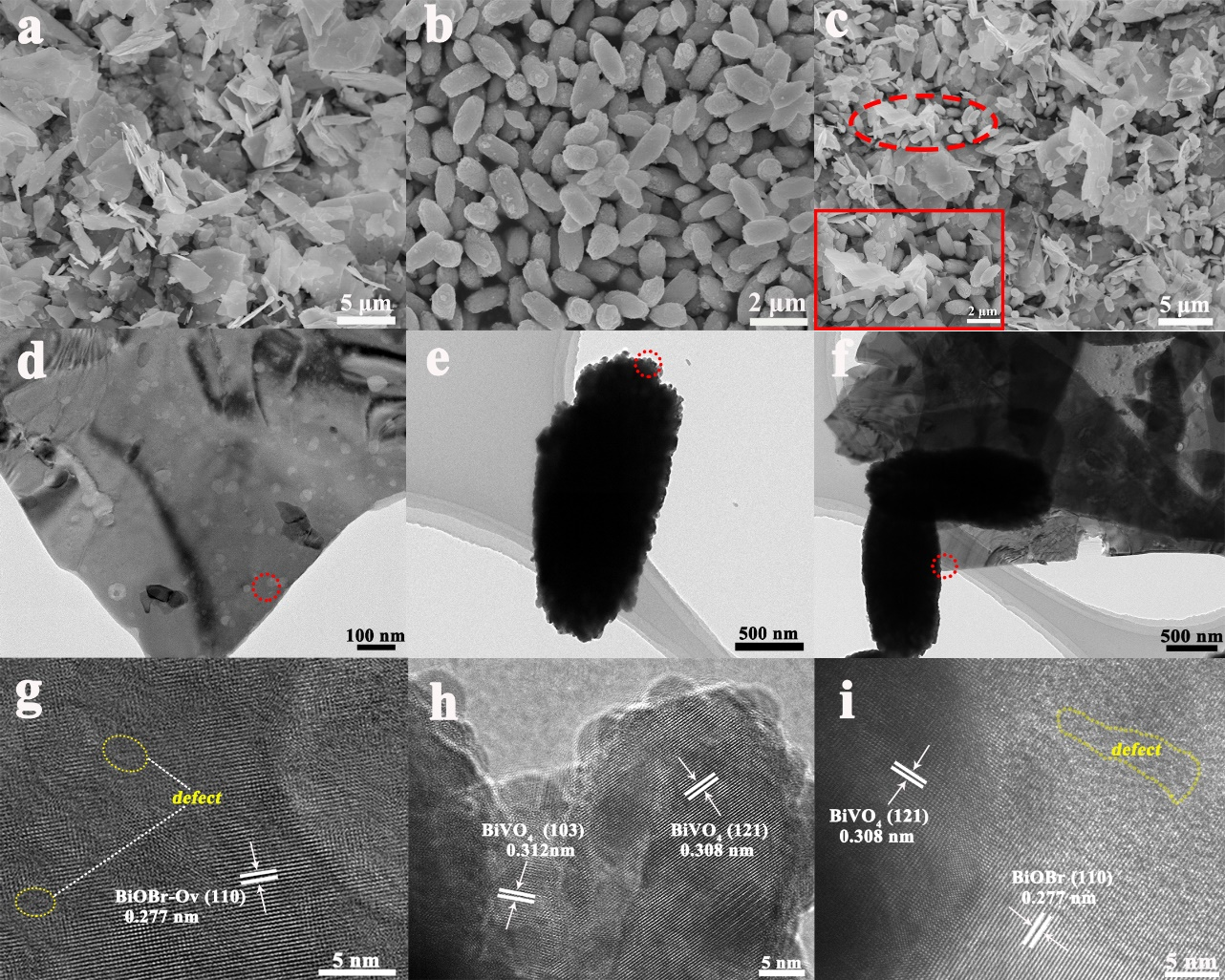

隨後（hòu），各種表（biǎo）征結果（guǒ）驗證了通過將BiVO4與含氧空位的BiOBr（BiOBr-Ov）結合（hé）成功製備BVB-Ov複合材料。光催化降解實驗結果表明，20% BVB-Ov 對土（tǔ）黴素（OTC）的降解率（lǜ）最高（91%），遠高於 20% BiVO4/BiOBr（71%）。

此外，從液相色（sè）譜-質譜 (LC-MS) 分析中推（tuī）斷（duàn）出三（sān）種可能（néng）的降解途徑。光（guāng）電化學、光致發光（guāng） (PL) 和時間分辨 PL (TRPL) 研（yán）究表明，20% BVB-Ov 具有最快的光生載流子分離和（hé）傳（chuán）輸速率。

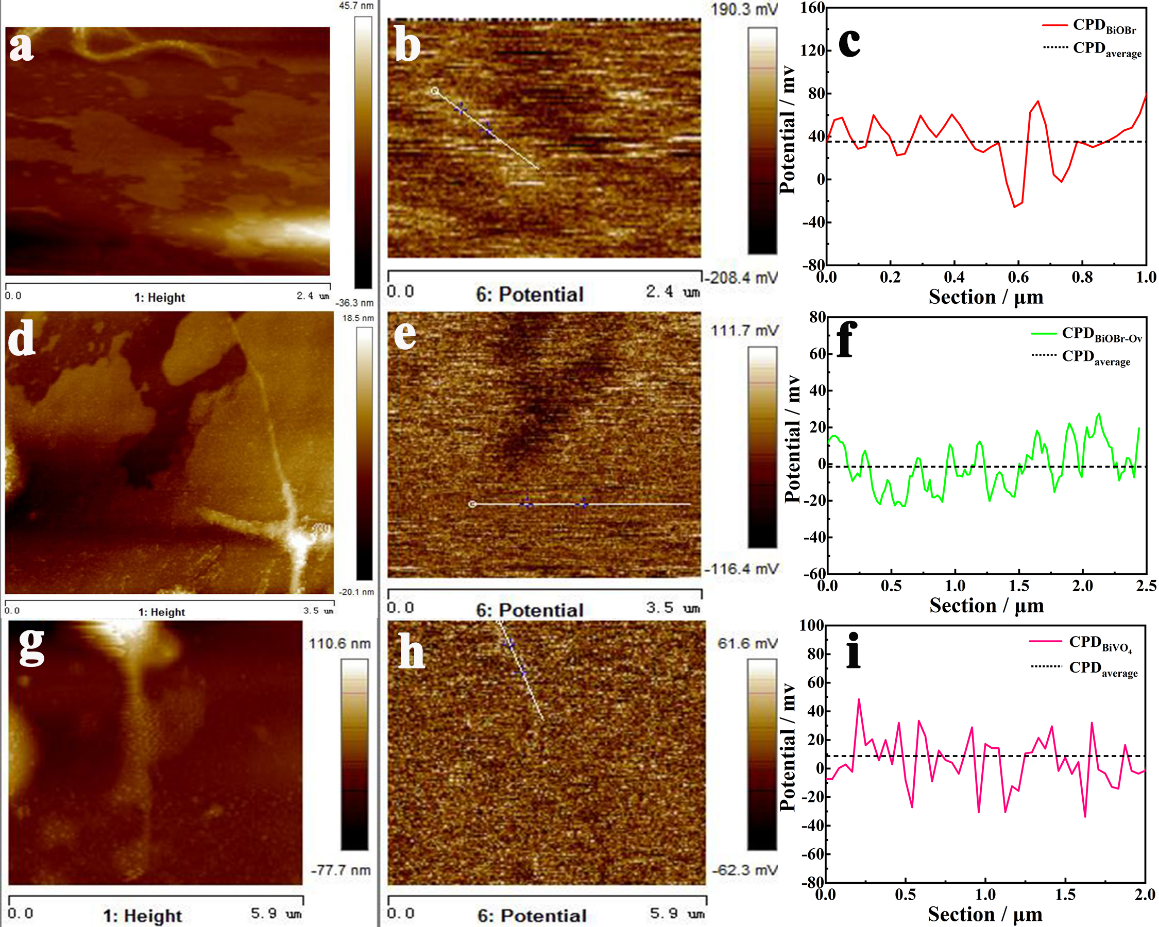

開爾文（wén）探針力（lì）顯微鏡 (KPFM) 技術和密度（dù）泛（fàn）函理（lǐ）論（lùn） (DFT) 計算表明（míng），氧空位的引入調節（jiē）了 BiVO4 和 BiOBr 之（zhī）間費米能級的相對位置。我們最終結合了 DFT 計算、能帶分析、俘獲實驗和電子順磁共振（zhèn） (EPR) 結果，證實了氧空位的存在導致光生載流子傳輸路徑從 II-型到 Z-型的改（gǎi）變。這項工作為氧空位協調界（jiè）麵電荷轉移途徑提供了見（jiàn）解和指導。

本文亮（liàng）點：

1. 製備了一種新型 BiVO4/BiOBr-Ov Z-型異質結。

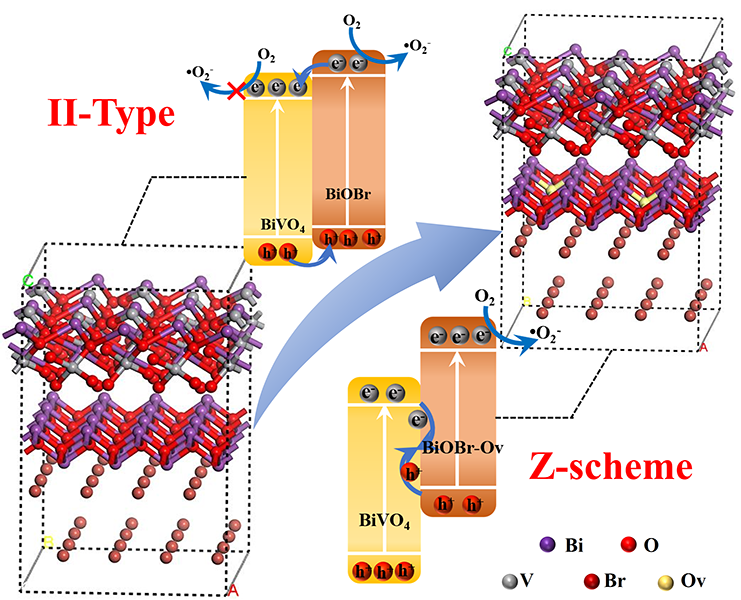

2. 氧空位的存在導致光生載流子傳輸路徑從 II-型（xíng）到 Z-型的改（gǎi）變。

3. 基於 DFT 計算（suàn）的結果解釋了內部電場和帶邊彎曲（qǔ）。

4. 討論（lùn）了Z型光催化的機理。

5. •O2- 和h+是OTC 降（jiàng）解的主要自由基。
