1. 文章信息

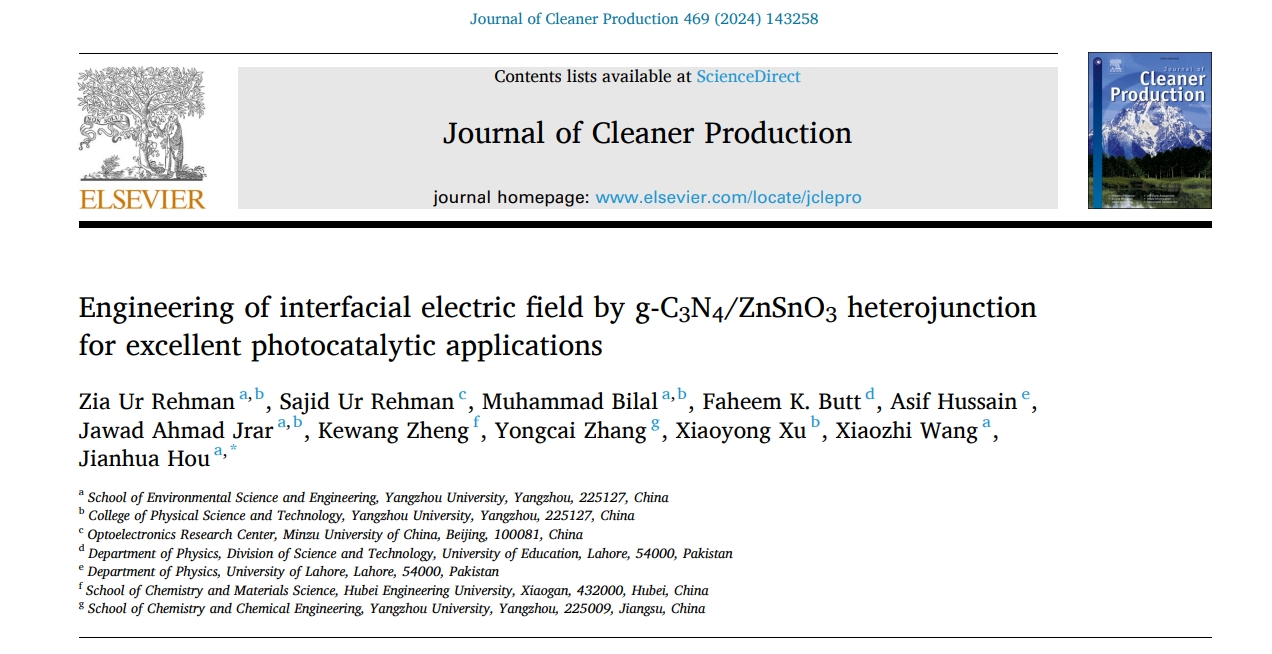

標題：Engineering of interfacial electric field by g-C3N4/ZnSnO3 heterojunction for excellent photocatalytic applications

中文標題：通過 g-C3N4/ZnSnO3 異質結界麵電場實現高效光催化

頁碼：Journal of Cleaner Production 469 (2024) 143258

DOI：org/10.1016/j.jclepro.2024.143258

2. 文章鏈接：https://doi.org/10.1016/j.jclepro.2024.143258

3. 期刊信息

期刊名：Journal of Cleaner Production 469 (2024) 143258

ISSN：1383-5866

2023年影響因子：  9.7

分區信息：     中科院1區；JCR分區（Q1）

涉及研究方向：      工程技術 光催化

4. 作者信息：第一作者是   Zia Ur Rehman 。通訊作者為  侯建華。

5. 正文中標記產品所在位置截圖

光源型號：北京香蕉视频污视频CEL-HXF300（300 W氙燈）;CEL-PAEM-D8plus （GC-7920)光催化評價係統；

摘要：成果製備了二維納米薄片g-C3N4與雙殼ZnSnO3納米立方體的異質結複合材料，這種二維/三維異質結構產生了界麵電場，在電荷遷移中發揮了有效的作用，並增強了材料的氧化還原能力。ZnSnO3獨特的雙層結構有助於吸收更多的可見光，且雙殼的結構為電荷載流子提供更短的擴散路徑。獨特的二維g-C3N4結構為負載三維的ZnSnO3提供了增多的活性位點和更大的比表麵積並促進了光催化反應。30分鍾內降解99.5%的MB，2小時內降解98.2%的TC、產氫速率高達1799 μmol g-1 h-1和還原CO2成CO速率也高達23.6 μmol g-1 h-1。此外，電子能帶結構和態密度的DFT 計算證明適合光催化納米結構是光催化性能的關鍵。

引言

能源危機和環境汙染已成為全球關注的重大問題。需要滿足未來的能源需求並生產環保資源以克服生態問題）。在這方麵，太陽能通過光催化二氧化碳轉化將化學能轉化為碳氫化合物燃料，同時光催化可以產生綠色的氫氣。半導體材料是光催化二氧化碳還原、染料降解和通過水分解產生氫能的可持續潛在候選材料。合成了g-C3N4/ZnSnO3異質結， 其中雙殼ZnSnO3納米立方體放置在g-C3N4納米片上，有助於增強穩定性。這種新型異質結的解決了光催化劑在電荷遷移和穩定性。光催化性能的增強主要歸功於異質結和氧空位的協同作用， 有效地促進了電荷的產生和空間電荷分離。此外，大的比表麵積和增強的界麵電場促進了電荷遷移和氧化還原反應。

2. 材料製備

合成ZnSnO3納米立方體， 首先將0.4克五水氯化錫超聲分散在5毫升乙醇（C2H5OH） 中， 命名為溶液A。接下來， 將0.1克氯化鋅（ZnCl2）和0.15克檸檬酸鈉三水合物（C6H5Na3O7.2H2O）混合在10毫升去離子水中， 命名為溶液B。然後， 在持續攪拌下將溶液A倒入溶液B 中， 並滴加0.4 M的NaOH， 直到pH值達到11.5，攪拌1小時後收集的沉澱物並在60℃下幹燥12小時， 得到ZnSn(OH)6。以ZnSn(OH)6為種子重複上述係列步驟以獲得雙層納米立方體。最後，通過在N2環境中對 ZnSn(OH)6 粉末進行退火處理， 加熱速率為 2.5℃/min，在300℃下加熱3小時， 收集到雙層ZnSnO3納米立方體。通過在馬弗爐中於 550℃ 下煆燒20克尿素 3小時製備的g-C3N4。g-C3N4/ ZnSnO3異質結， 通過將32 mL H2O 和8 mL甘油混合製備了 40 毫升溶液。首先，向溶 液中加入30毫克製備的ZnSnO3 納米立方體， 並在水浴中攪拌 15 分鍾。向溶液中加入不同量的g-C3N4（10、 15和 20 毫克） 以形成異質結，並在80℃下持續攪拌2 小時。在室溫冷卻後， 用乙醇和水洗滌溶液， 並在 60℃下幹燥12小時。根據不同濃度的g-C3N4， 製備的樣品分別命名為 10-CN/ZSO、15-CN/ZSO和 20-CN/ZSO。

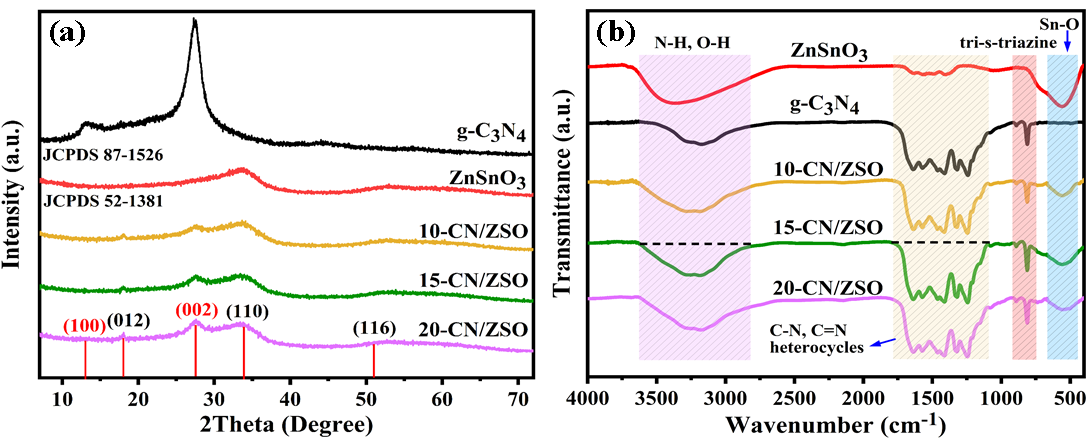

圖1.製備樣品的(a) XRD (b) FTIR光譜圖。

圖1a g-C3N4的特征峰對應於（100）和（002）平麵，分別與平麵間的結構堆疊單元和層間芳香結構有關。在18.0、33. 8和51.1處檢測到的ZnSnO3的峰分別對應於（012）（110）和（116）平麵。在CN/ZSO複合材料中的ZnSnO3的內在峰區域從445 cm-1到660cm-1對應於Zn-O和Sn-O的振動模式。由於ZnSnO3和g-C3N4之間異質結的形成，觀察到峰位略有偏移。此外，CN/ZSO複合材料還顯示出g-C3N4的特征峰。CN/ZSO 複合材料被FTIR光譜證明g-C3N4 呈現納米片狀結構（圖2a和圖2d）。ZnSnO3是表麵粗糙的立方體結構（圖2b和圖2e）集中在400-600nm範圍內。它們形成了二維/三維的CN/ZSO (g-C3N4/ZnSnO3)異質結（圖2c和圖2f），g-C3N4和ZnSnO3的界麵連接提供了較大的接觸麵積，增強了內部電場縮短光生載流子的電子路徑。這種異質結由於兩種形態材料之間的界麵連接，促進了快速電荷遷移。

圖2. (a,d）g-C3N4、(b,e)ZnSnO3、(c f) 15-CN/ZSO分別為SEM和TEM圖。

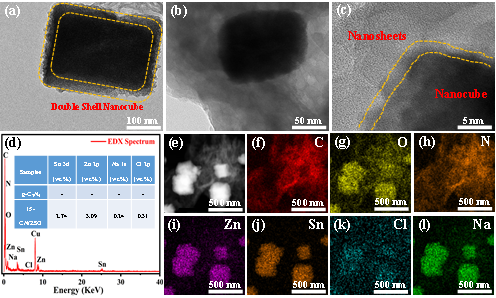

圖3. 15-CN/ZSO的HRTEM分析與EDX和元素映射

圖3a顯示了在黃色虛線中突出顯示的雙殼納米立方體ZnSnO3。圖3b和圖3c展示了製備的15-CN/ZSO異質結構緊密相連。圖3d-l展示了15-CN/ZSO複合物的EDX和元素映射圖，驗證異質結構合成中使用的所有元素的存在，且二維/三維異質結構的構建成功。

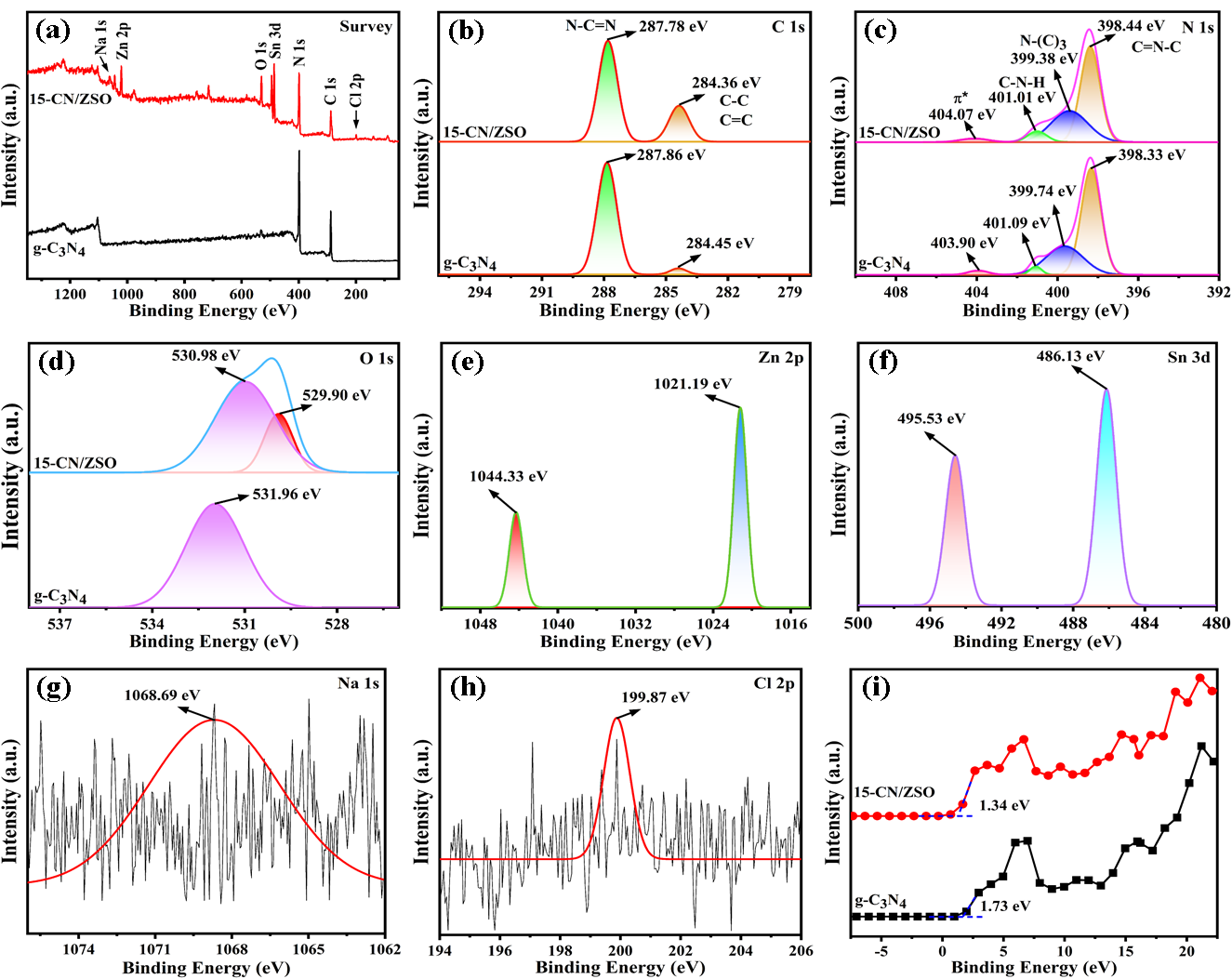

圖4. 塊狀g-C3N4和15-CN/ZSO的XPS圖 Survey (b) C (C) N (d) O (e) Zn (f) Sn (g) Na (h) Cl (i) g-C3N4和15-CN/ZSO的VB電位

圖4b所示原始g-C3N4的C1s光譜兩個特征峰，分別位於284.45 eV和287.86 eV表示（C-C）配位和(C-N或C-(N)3)芳香環。當g-C3N4與ZnSnO3耦合時，觀察到C-C峰的強度增強，導致g-C3N4的結構聚合減少。g-C3N4的N1s光譜顯示四個明顯的峰（401.09 eV，399.74 eV，398.33 eV，403 eV）。當g-C3N4與ZnSnO3耦合時，N 1s光譜的結合能發生輕微變化。圖4e所示的Zn 2p的XPS光譜顯示兩個特征峰，分別為1044.33和1021.19 eV對應的是Zn 2p1/2 和Zn 2p3/2，這與自旋軌道分裂有關。圖4f顯示，Sn3d的兩個主要峰出現在486.13和595.53 eV處，分別對應於Sn3d3/2和Sn 3d5/2。 當ZSO與g-C3N4結合時，觀察到Sn3d峰微小位移。圖4g顯示，在1068.69 eV處出現的Na 1s峰屬於用於製備複合材料的形態導向劑的前驅體材料（C6H5Na3O7.2H2O）。在199.87eV處觀測到的峰值與氯的2p軌道相關， 表明在製備的異質結構中氯的原子比例較小（0.31%），如圖4h所示通過XPS數據計算得出的g-C3N4和15-CN/ZSO的價帶位置如圖 4i所示。二維/三維15-CN/ZSO 納米結構提供了更高的界麵連接和更短的電子路徑，以使光子到達催化劑表麵的電子。

3.2. 電化學分析

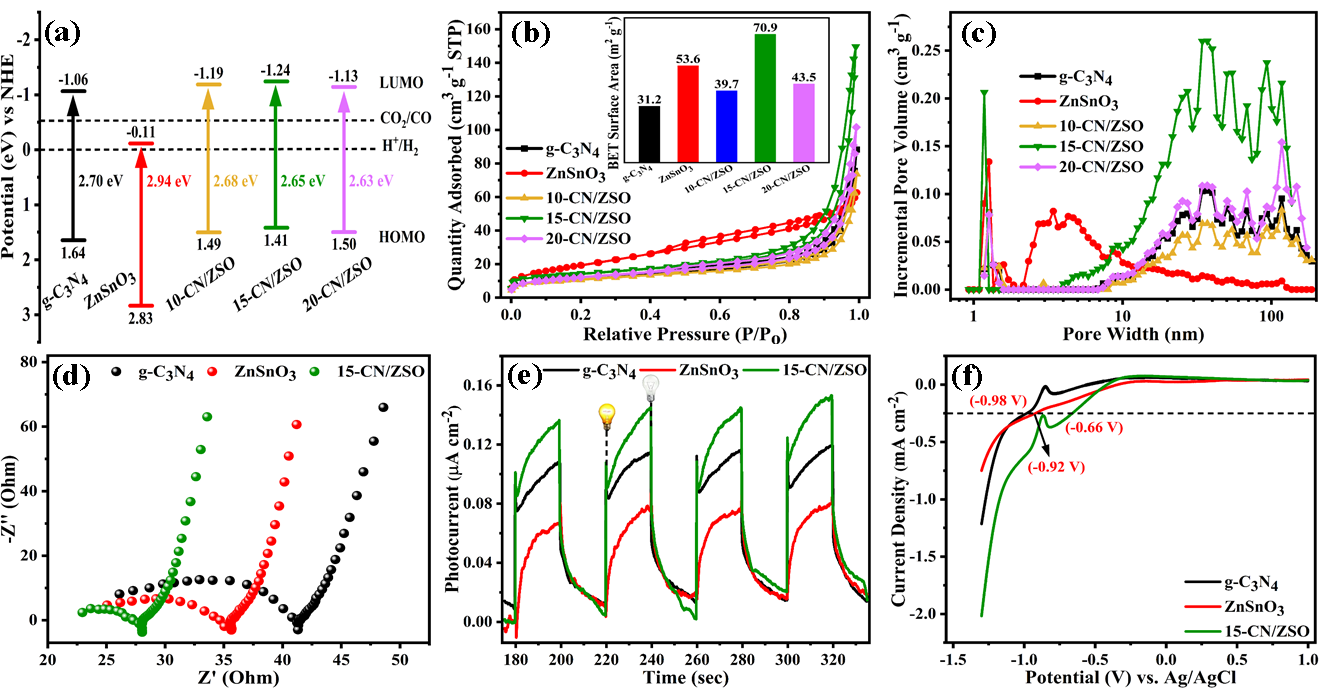

圖5. (a)製備樣品的CB和VB電位，(b)吸附-解吸等溫線，(c)孔徑分布，(d) EIS，(e)光電流，(f) LSV圖。

圖5d展示了g-C3N4、ZnSnO3和15-CN/ZSO納米結構的奈奎斯特圖。g-C3N4的半圓比其他所有樣品都大。ZnSnO3的半圓區域小於g-C3N4，表明在電化學溶液中具有良好的電荷載流子遷移性能。15-CN/ZSO的半圓最小，表明電荷轉移的阻抗最小，具有優異的電子遷移能力。 當g-C3N4與ZnSnO3結合時，由於能量水平不同和更大的表麵積，電荷傳輸速率增加， 促進了反應物和光催化劑之間的電荷傳輸。此外，g-C3N4為高效電荷遷移提供了多種途徑，並提高了光催化劑的穩定性和可重複使用性。分析了光電流瞬態響應， 以研究在可見光下光生電荷載流子的產生。圖5e顯示，15-CN/ZSO在光下具有優異的響應電流（0.15 μA cm-2），幾乎是ZnSnO3（0.07 μA cm-2）的2. 1倍，高於g-C3N4（0.11 μA cm-2），證明是一種高效的光催化劑。ZnSnO3納米立方體提供了多個活性位點，2D g-C3N4納米薄片有助於吸收更多的可見光並使光生電荷載流子的產生/遷移。15-CN/ZSO 具有偏移電位（-0.66V），並且其電位變化比本體更大。在電流密度（0.25 μA cm-2）、 電位範圍（-1.5 至 1.0）伏（圖 5f）的條件下， 對g-C3N4（-0.92 伏）和純ZnSnO3（-0.98 伏）進行了測試。正電位偏移表明，所製備的複合材料比其他純材料在光催化反應中具有更多的電荷載流子。該LSV結果與EIS結果一致，證明所製備的異質結具有合適的電子路徑，有助於光催化反應的快速電荷傳輸。

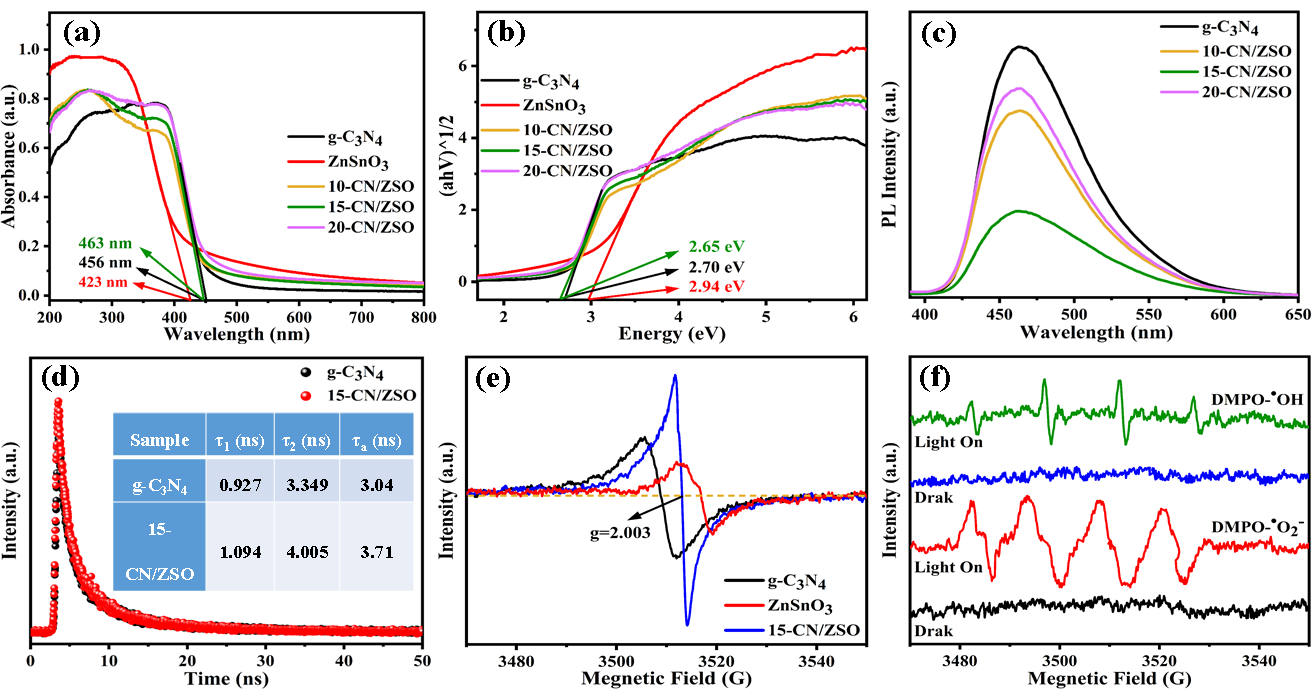

圖6. (a)紫外-可見漫反射光譜，(b)Tauc圖測帶隙能，(c) PL光譜，(d) g-C₃N₄和15-CN/ZSO的TRPL，(e)氧空位的EPR測試，(f) 15-CN/ZSO活性物質的EPR光譜

圖6a顯示g-C3N4和15-CN/ZSO分別在495nm和463nm處表現出光吸收。ZnSnO3的帶隙為2.94eV，而g-C3N4為2.70eV。15-CN/ZSO 顯示出紅移現象，並且具有最適合的光催化活性的帶隙能 （2.65 eV，圖6b）。如圖6c所示15-CN/ZSO在463nm處顯示出最低的發射峰。說明15-CN/ZSO異質結，在減少電子空穴對方麵具有作用。g-C3N4光譜與X-CN/ZSO樣品之間的藍移證實了所提議結構的成功製備。15-CN/ZSO的TRPL為3.71 ns高於純ZSO（3. 14 ns），更長壽命證明了光電荷載流子可以更好的參與光催化。EPR光譜顯示在g=2.003 處有一個寬峰， 表明與純g-C3N4和ZnSnO3相比，15-CN/ZSO樣品中成功引入了氧空位（圖6e）。這些氧空位會捕獲更多的電子（e-），並增強底物在催化劑表麵的吸附。異質結中ZnSnO3和g-C3N4之間的協同作用促進了羥基（• OH）和超氧自由基（•O2-） 的產生（圖6f）

3.3. 光催化活性

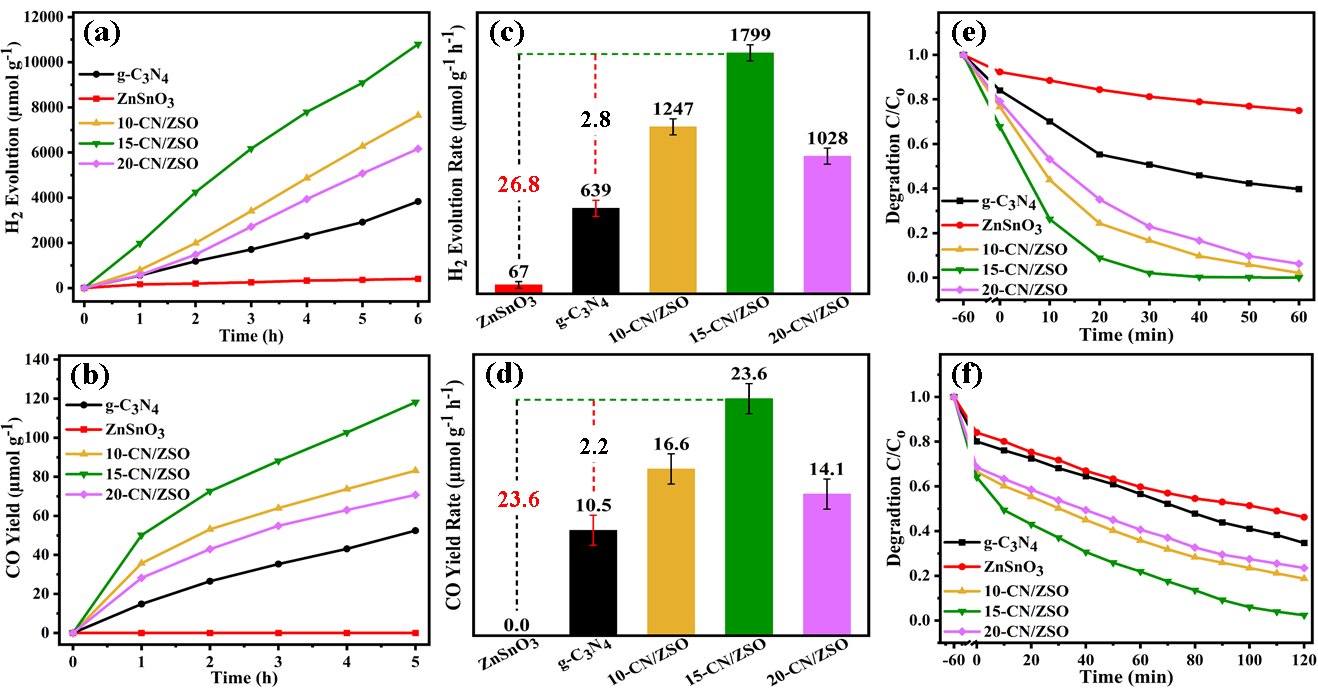

圖7.（a,b） g-C₃N₄、ZnSnO₃和X-CN/ZSO的光催化H₂演化和CO₂還原，（c,d）製備材料每小時的演化速率 MB的光催化降解抗生素四環素（TC）的光催化降解。

如圖7a所示，15-CN/ZSO性能最佳達到1799μ mol g-1 h-1分別是ZnSnO3和g-C3N4的26.8和2.8倍。這是由於2D和3D結構的界麵連接、適當的帶隙以及過量的可見光吸收能力，適合光催化反應。如圖7b，d所示15-CN/ZSO的CO2還原率（23.6 μmol g-1 h-1） 是g-C3N4的2.2倍（10.5μ mol g-1 h-1)，比純ZnSnO3納米立方體高出23.6倍。同時對所製備的材料在可見光(λ>420 納米）下對亞甲基藍（MB）染料和抗生素四環素（TC） 的降解效率進行了研究。 圖7e 展示了15-CN/ZSO 樣品表現出色， 在 30 分鍾內降解了99%的MB 染料。15-CN/ZSO的動力學常數（0. 126 min-1） 的降解速率比純 ZnSnO3（0.004 min-1） 高出 31.5 倍， 比g-C3N4（0.013 min-1） 高出 9.7 倍。 而且15-CN/ZSO在可見光照射下對TC抗生素汙染物進行了降解（120分鍾內降解率達98.2%）優於其他製備樣品。15-CN/ZSO的降解速率常數為（0.025 min-1） ， 比純ZnSnO3（0.005 min-1） 的降解速率高出5倍，比g-C3N4（0.007 min-1）高出3.5倍。 其他複合材料的降解常數10-CN/ZSO（0.012 min-1） 和20-CN/ZSO（0.009 min-1） 也顯示出比純ZnSnO3更好的降解速率。其中羥基（•OH） 和超氧自由基（•O-2）是在 MB 光催化降解中起關鍵作用的活動物質。

3.4. 光催化機製

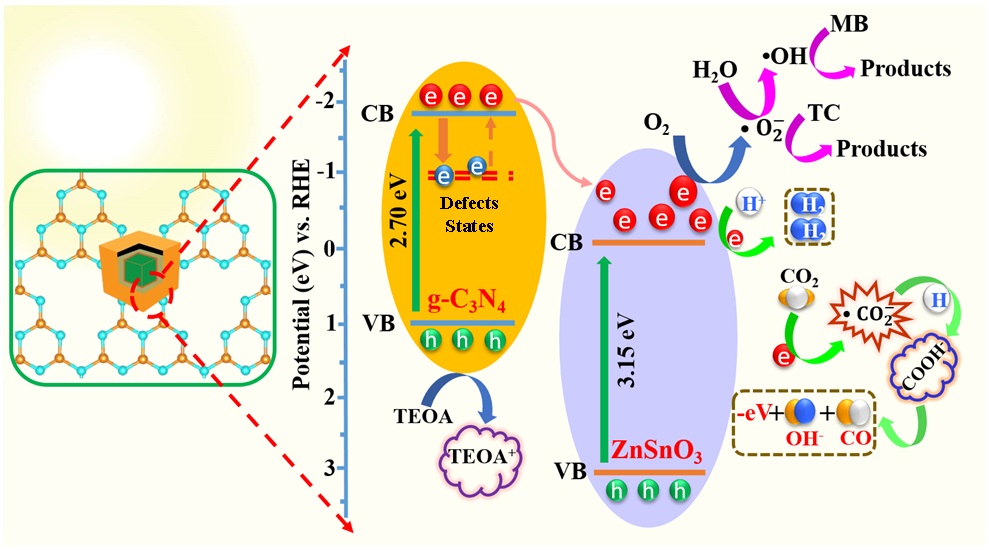

圖8所示。光催化機理示意圖。

4. 結論

成功製備了CN/ZSO雙殼異質結，以提高材料的的光催化降解、產氫和二氧化碳還原性能。15- CN/ZSO異質結的界麵連接提供了更短的電荷傳輸路徑和多個可見光吸收活性位點。實驗和計算結果驗證了製備適合的結構，以實現出色的光催化降解、CO2還原和產氫的關鍵。
