1. 文章信息

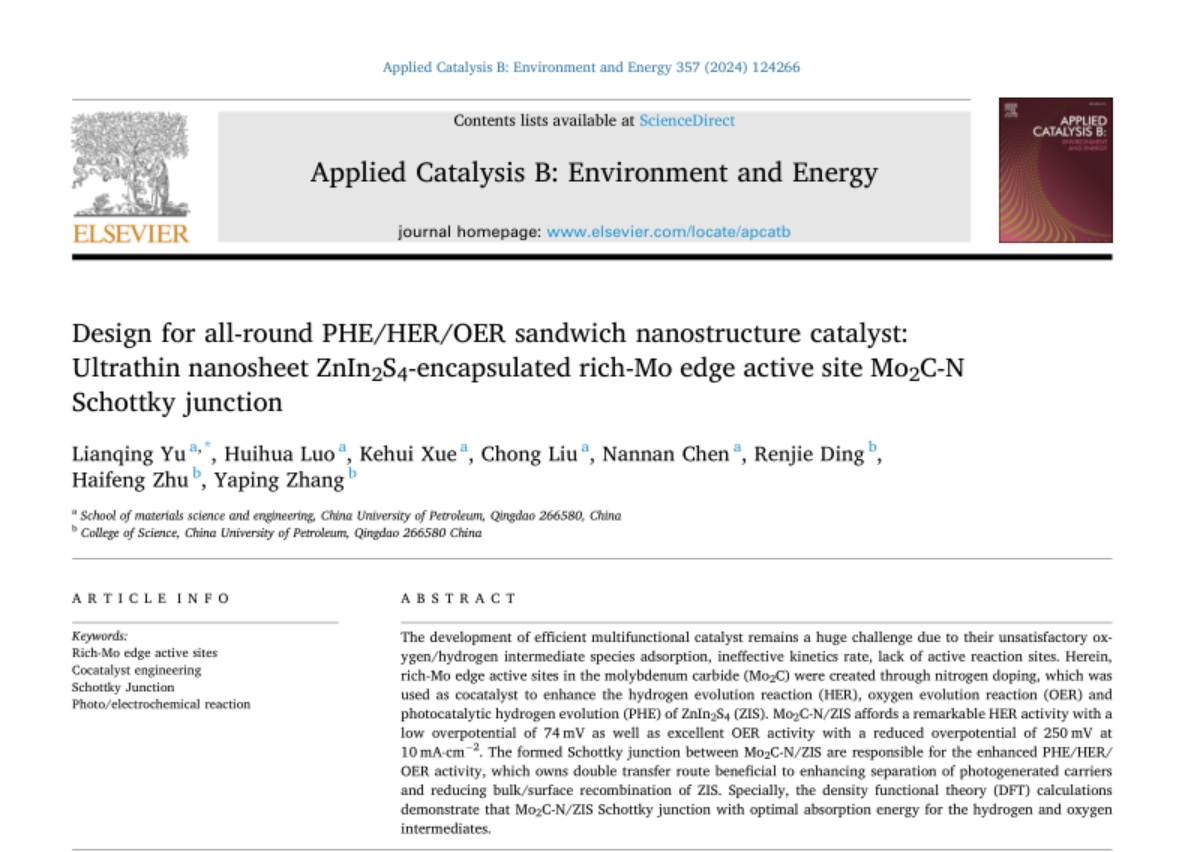

標題： Ultrathin nanosheet ZnIn2S4-Encapsulated Rich-Mo Edge Active Site Mo2C-N Schottky Junction

中文標題：夾層納米結構ZnInS催化劑的設計構建

頁碼：Volume 357, 15 November 2024,124266

DOI：org/10.1016/j.apcatb.2024.124266

2. 文章鏈接：https://doi.org/10.1016/j.apcatb.2024.124266

3. 期刊信息

期刊名：Applied Catalysis B-Environment and Energy

4. 作者信息：第一作者：於濂清；  通訊作者：於濂清 ； 通訊單位：中國石油大學（華東）

5. 文章所用產品;

  北京香蕉视频污视频300W氙燈光源（CEL-HXF300）

6.文章簡介

  開發高效的多功能催化劑仍然是一個巨大的挑戰，由於催化劑對氧/氫中間物質的吸附不理想、動力學速率不高、缺乏活性反應位點。本工作通過氮摻雜碳化鉬(Mo2C)中形成了豐富的Mo邊緣活性位點，利用Mo2C-N作為助催化劑增強了ZnIn2S4 (ZIS)的析氫反應(HER)、析氧反應(OER)和光催化析氫反應(PHE)。Mo2C-N/ZIS具有顯著的HER和OER活性，在電流密度為10 mA·cm-2下，過電位分別低至74 mV （HER） 和 250 mV （OER）。Mo2C-N/ZIS之間形成的肖特基結具有雙重電荷轉移途徑，有利於增強光生載流子的分離，減少ZIS的體麵複合，因而增強了PHE/HER/OER活性。密度泛函理論(DFT)計算表明，Mo2C-N/ZIS的肖特基結對氫和氧中間體具有最佳的吸收能。

本文先通過熱處理得到Mo2C-N, 並結合油浴法將超薄ZIS納米片封裝在二維的Mo2C-N表麵。考慮到碳源和非均相的影響，采用鋅基沸石型金屬有機骨架(ZIF-8)或三聚氰胺包覆的MoO3在氬(Ar)氣氛下高溫碳化以控製相轉化過程（圖1（a-c））。如圖1（d-e）所示，XRD結果表明MoO3-ZIF-8和MoO3-C3H6N6最終分別轉化為Mo2C-N和碳包覆二氧化鉬(MoO2@C)。圖1（f）解釋了在不同氣氛和條件下，MoO3在高溫相轉換過程形成的晶體結構。

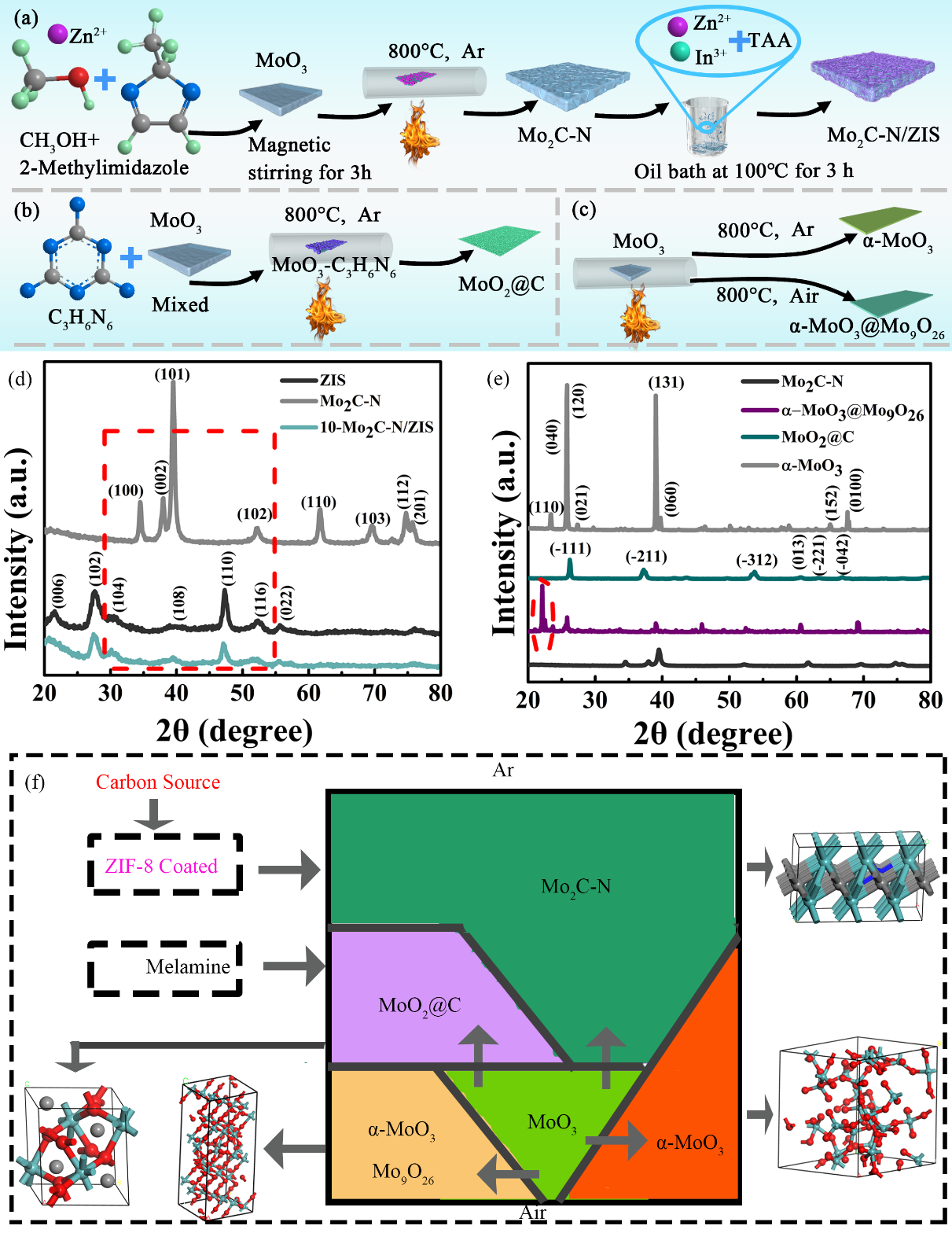

圖1（a-c）合成示意圖和（d-f）XRD和結構分析

如圖2-5所示，通過SEM表征發現，在不加任何碳源下，MoO3在高溫下相轉換得到的a-MoO3@Mo9O26呈現表麵光滑的二維納米片層。而Mo2C-N在高溫和Ar氣氛下煆燒時，構建了豐富的微觀孔隙結構，表明微觀形貌和活性位點可以通過相變過程和碳源進行調節。Mo2C-N/ZIS呈現出具有周期性蜂窩孔結構的夾層納米結構，形成了良好的異質界麵，充分利用了Mo2C-N/ZIS夾層納米結構的優勢，促進了載流子在催化劑中的快速傳遞(圖2(e-f))。此外，在10-a-MoO3@Mo9O26/ZIS和10-MoO2@C/ZIS中出現了較大的孔隙結構和界麵網絡結構的缺失，導致電子傳遞的能量壘增強(圖S4(a-c))。

圖2 Mo2C-N, ZIS和Mo2C-N/ZIS結構形貌表征

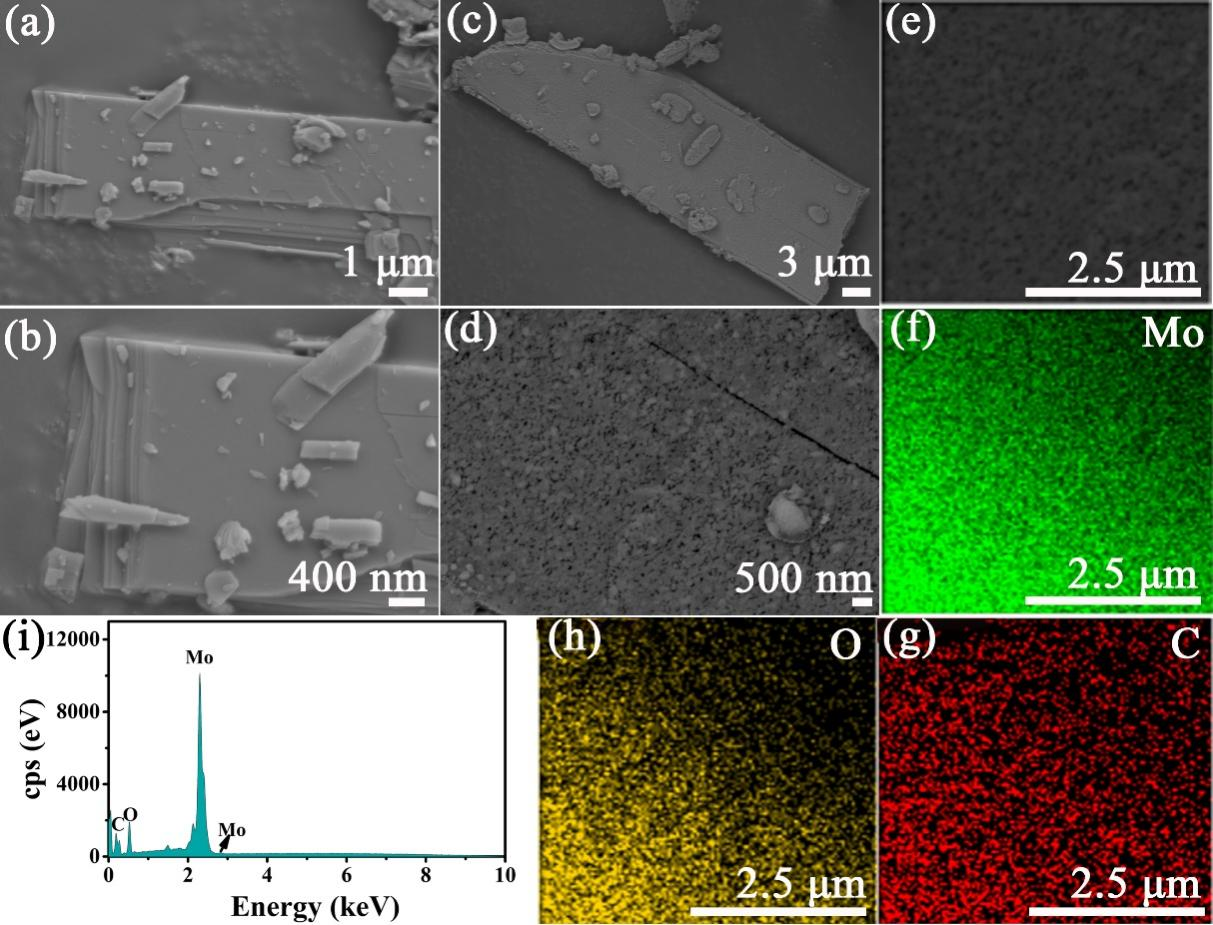

圖3 a-MoO3@Mo9O26和MoO2@C的SEM和元素組成分析

圖4 10-a-MoO3@Mo9O26/ZIS, (b) 10-MoO2@C/ZIS, (c) 20-Mo2C-N/ZIS的SEM和元素組成分析

此外，通過透射電鏡(TEM)進一步分析證明了超薄2D納米片自組裝成多孔花狀的ZIS，並均（jun1）勻地封裝在2D Mo2C-N表麵。高分辨率透射電鏡(HRTEM)顯示，Mo2C-N/ZIS的晶格條紋分別對應為ZIS (108)晶麵和Mo2C-N 的(002)晶麵。此外，我們進一步利用掃描透射電子顯微鏡(QSTEM)模擬軟件對ZIS、Mo2C-N和Mo2C-N/ZIS的STEM圖像進行模擬，以深入了解界麵結構關係。在ZIS, Mo2C-N的STEM圖像中可以清楚地觀察到原子的排列。對於Mo2C-N/ZIS，表麵ZIS的原子排列位點受到明顯影響，這表明Mo2C-N助催化劑的誘導不僅可以改變微觀形貌，還可以影響反應活性位點。

圖5 Mo2C-N, ZIS和Mo2C-N/ZIS結構形貌表征

圖6所示，通過拉曼分析了Mo2C-N, ZIS和Mo2C-N/ZIS的組成及官能的成鍵情況。另外，Mo 3d射線光電子能譜 (XPS)分析顯示，Mo2C-N中Mo存在多種價態。在Mo2C-N上生長ZIS後，Mo 3d的結合能比純Mo2C-N向更高的結合能方向移動。在Mo2C-N/ZIS複合材料中出現了兩個明顯的新峰，它們分別屬於S 2s (226.2 eV)和Mo2+ (227.5 eV)，表明ZIS和Mo2C-N之間存在很強的界麵相互作用。Mo-N、吡啶N、吡咯N和石墨N的衍射峰分別在396.0、397.7、399.0和401.1 eV，表明氮被成功地摻雜到碳的位置上。此外，對於C 1s的XPS光電子能譜，在283.5、284.7、285.8、289.5和291.1 eV的峰分別歸因於C- Mo、C-C、C- N、C-O和O-C=O的結合能，C 1s的強度顯著降低。N元素的誘導打破了Mo-C鍵的平衡，導致電子在Mo位中心重新分布。值得注意的是，與純ZIS相比，S 2p、In 3d和Zn 2p的結合能都向較低的結合能方向移動，進一步驗證了Mo2C-N的協助有助於空穴向Mo2C-N的轉移，Mo2C-N/ZIS的肖特基結勢壘可以限製電子的轉移，導致ZIS的電子雲分布較高。

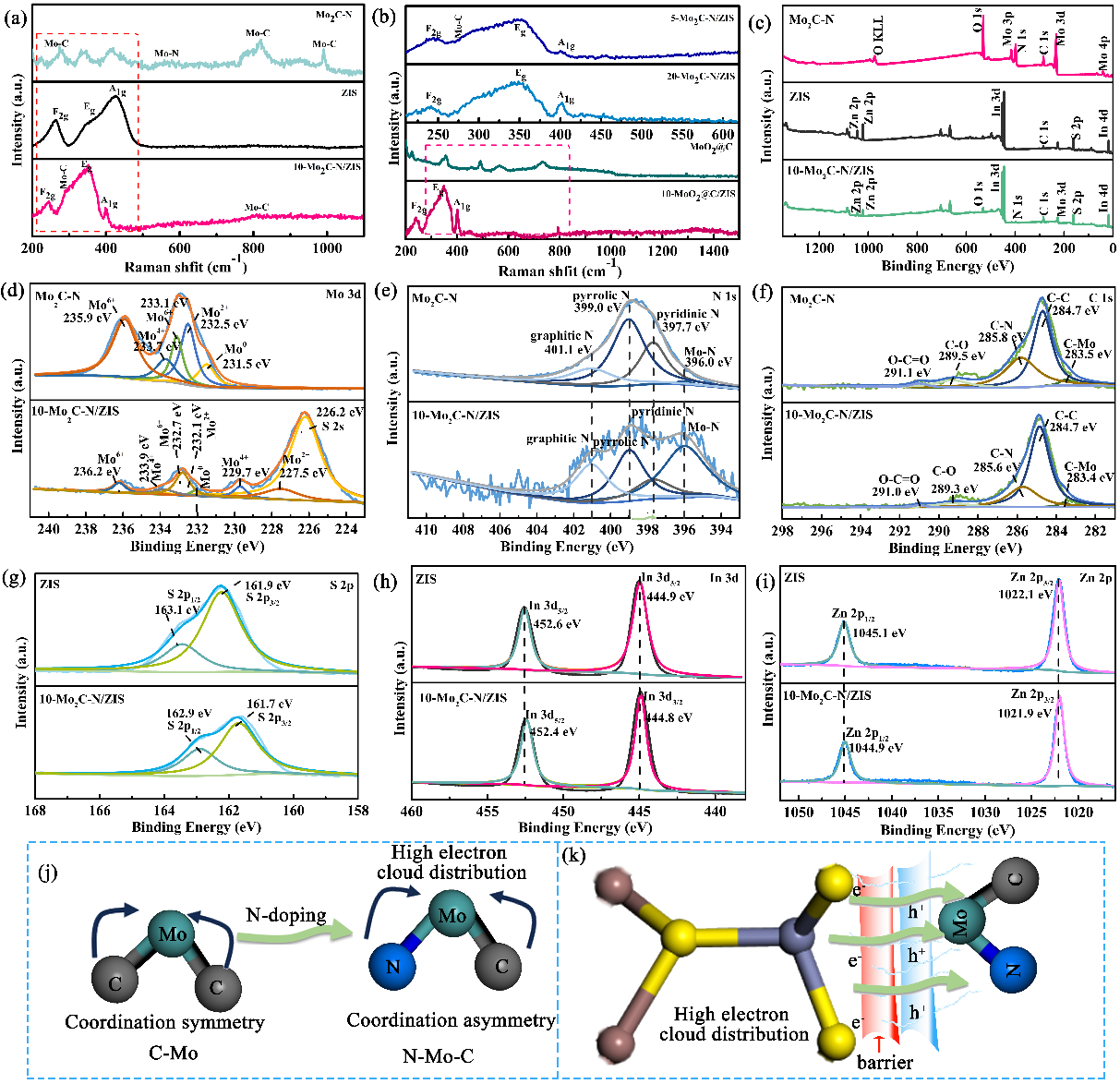

圖6 Mo2C-N, ZIS和Mo2C-N/ZIS的組成表征

圖7所示，通過結合紫外-可見漫反射光譜（DRS）和莫特肖特曲線分析了Mo2C-N, ZIS和Mo2C-N/ZIS的光學性能及能帶。Mo2C-N/ZIS肖特基結夾層納米結構的可見光吸收比ZIS增強，而a-MoO3@Mo9O26和MoO2@C與ZIS結合後在可見光區仍表現出較弱的光吸收，說明Mo2C-N更適合作為助催化劑調節ZIS的帶隙結構。根據異構結構的類別，Mo2C-N/ZIS、MoO2@C/ZIS和a-MoO3@Mo9O26的能帶結構分別屬於典型的肖特基結和跨界隙(Type-I)。與Type-I型異質結構催化劑相比，肖特基結催化劑具有較強氧化還原能力的優點，並且具有更好的光生載流子分離能力。此外，已有研究證實，肖特基結中的光生載流子由於具有“雙轉移路徑”，可以有效地減少光生電子-空穴對的複合，有利於形成空間電荷分離區。因此，Mo2C-N作為一種很有前途的助催化劑，在調節帶隙和光生載流子的分離，減少ZIS的體積和表麵複合方麵起著至關重要的作用。

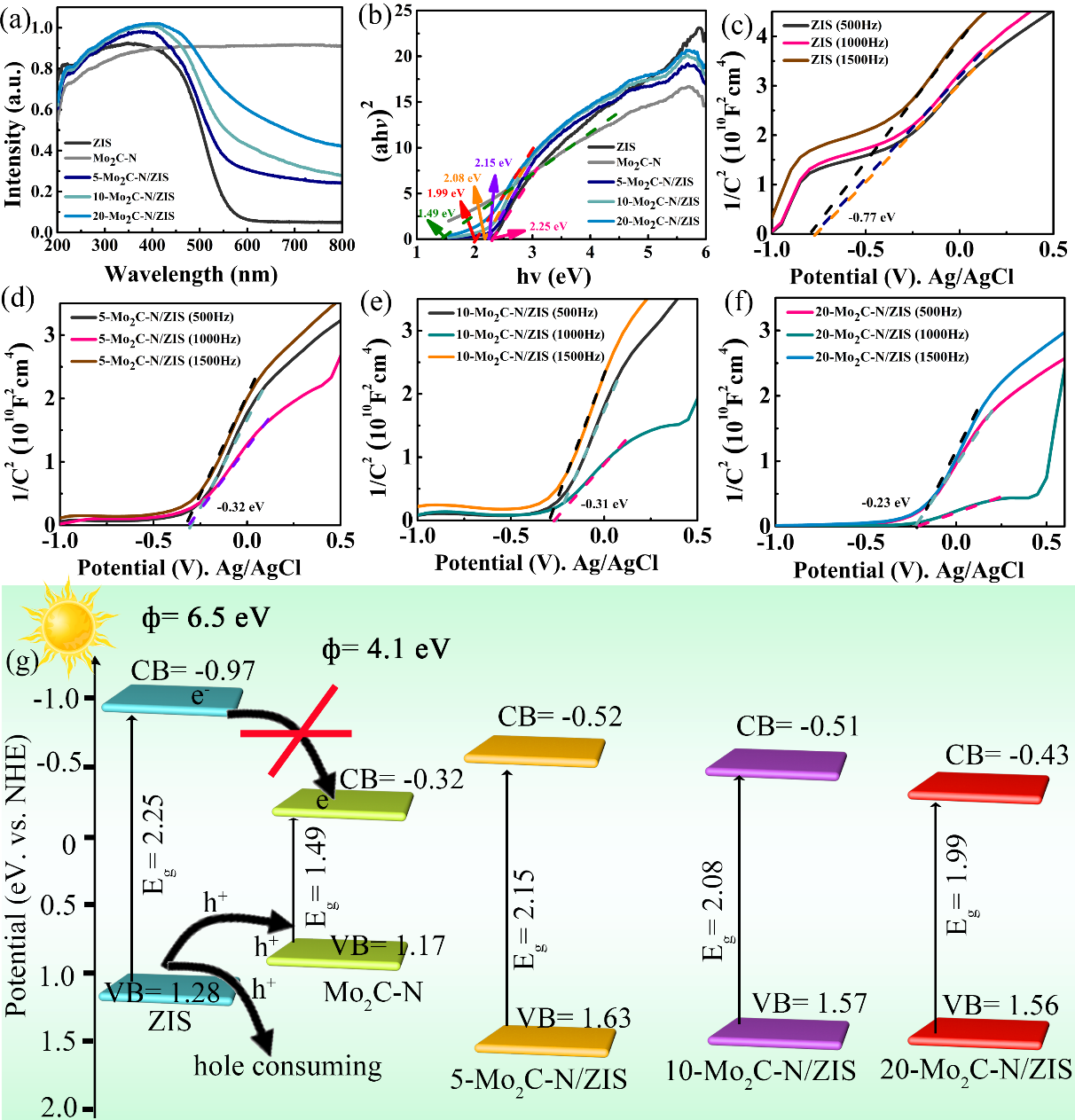

圖7 Mo2C-N, ZIS和Mo2C-N/ZIS的光學性能及能帶分析

如圖8所示，電化學測試中，10-Mo2C-N/ZIS 表現出了令人印象深刻的性能，其電流密度遠高於純的ZIS和Mo2C-N，且其EIS的半圓半徑最小，表明Mo2C-N/ZIS肖特基結實現了有效地界麵電荷轉移和傳輸。另一方麵，Mo2C-N/ZIS肖特基結夾層納米結構的穩態光致發光(PL)猝滅效果顯著，進一步證明其有效地建立了ZIS與Mo2C-N界麵的電子傳遞渠道。

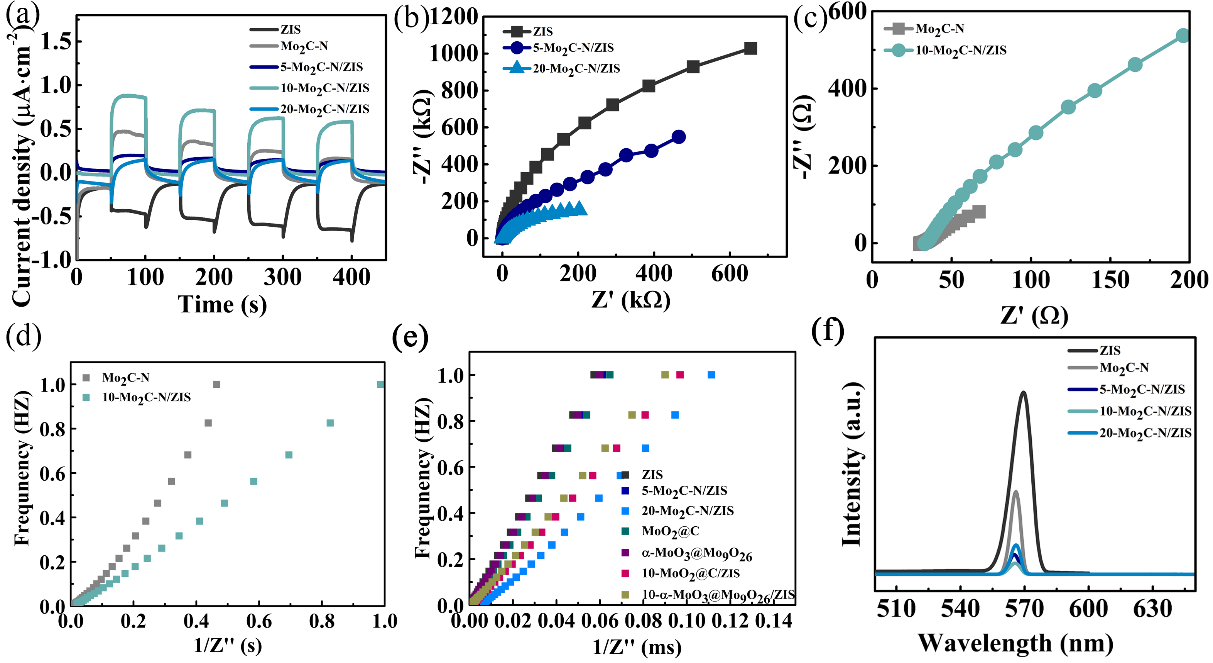

圖8 電化學性能和PL光譜表征

如圖9所示，Mo2C-N/ZIS光催化劑的光催化產氫可高達6.71 mmol g-1·h-1, 分別是純ZIS的16.4倍和Mo2C-N的6.0倍，並且高於目前文獻報道的同類反應催化活性。Mo2C-N/ZIS催化劑的太陽能氫轉換（STH）效率高達1.11%，表觀量子產率實現了25.06%在入射光波長為400 nm. 這一明顯地提升的催化性能和穩定性的實現，得益於Mo2C-N/ZIS的合適能帶結構，更寬的光譜響應範圍和更高的光生電子分離效率。根據密度泛函理論(DFT)結果，ZIS的功函數(6.5 eV)大於半導體Mo2C-N的功函數(4.1 eV)， Mo2C-N和ZIS耦合後，由於界麵肖特基勢壘的作用，ZIS導帶附近的光生電子很難沿肖特基結遷移到Mo2C-N表麵，而ZIS價帶的光生空穴可以轉移到Mo2C-N表麵，形成空間電荷分離區域。此外，表麵或體電荷在肖特基結下有效地抑製了重組，這為H2O的分解和表麵氧化還原反應提供了更多的活化位點。更重要的是，引入的N原子修飾和調節了Mo2C的電子結構，激活了邊緣Mo，為捕獲高活性的富Mo邊緣原子作為高效PHE提供了潛在的支撐。

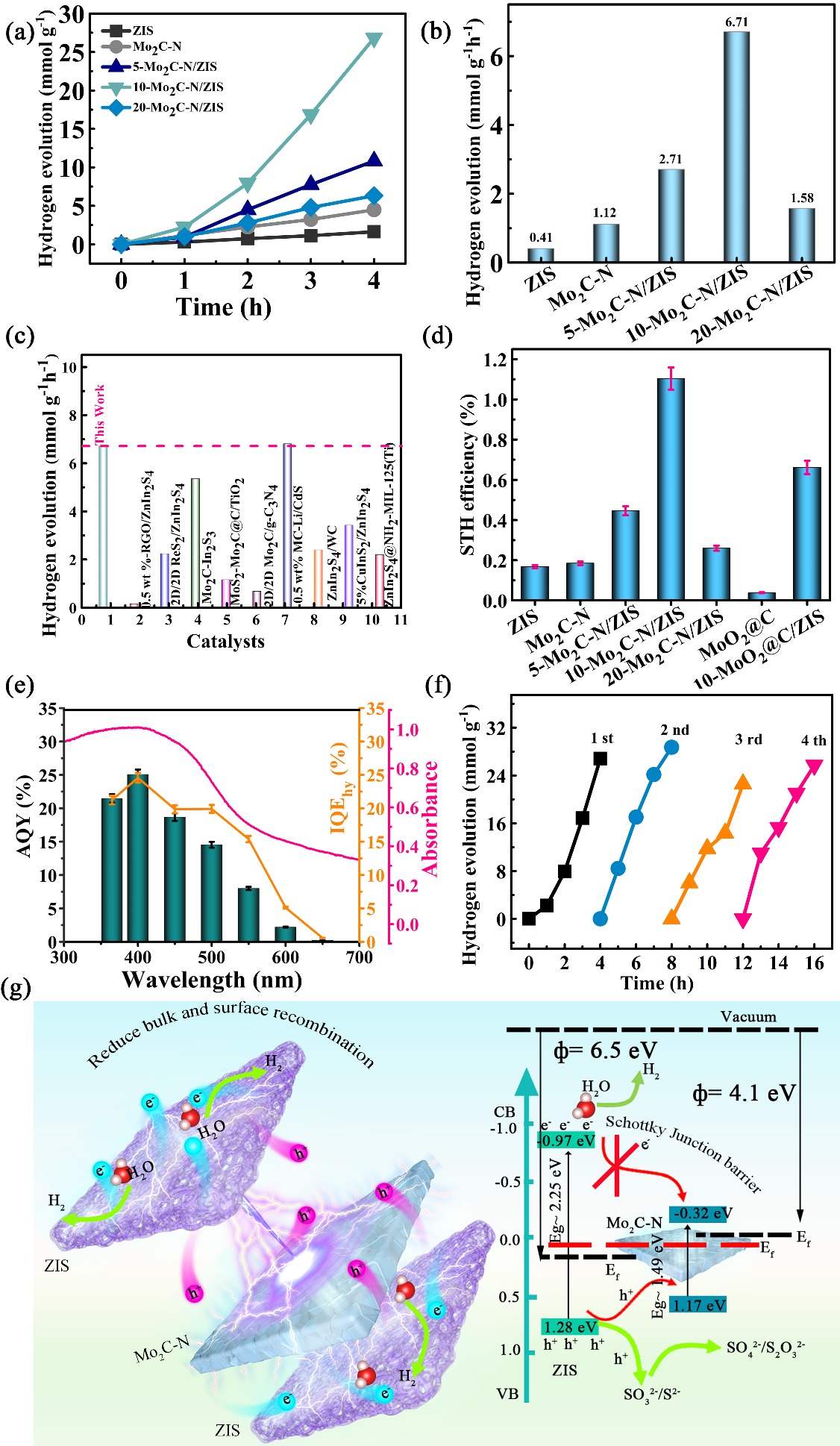

圖9 Mo2C-N, ZIS和Mo2C-N/ZIS的光催化性能分析及機理解釋

另外，HER和OER測試結果表明10-Mo2C-N/ZIS具有最突出的電催化活性，在電流密度為10 mA·cm-2, 過電位低至74 mV (HER) 和 250 mV (OER)，減小的Tafel斜率值和增加的Cdl 表明Mo2C-N結合ZIS有效調節了HER/OER反應的限速步驟，並提高了反應的活性位點，Mo2C-N/ZIS顯示出了極佳的穩定性，在實際應用中具有潛力。

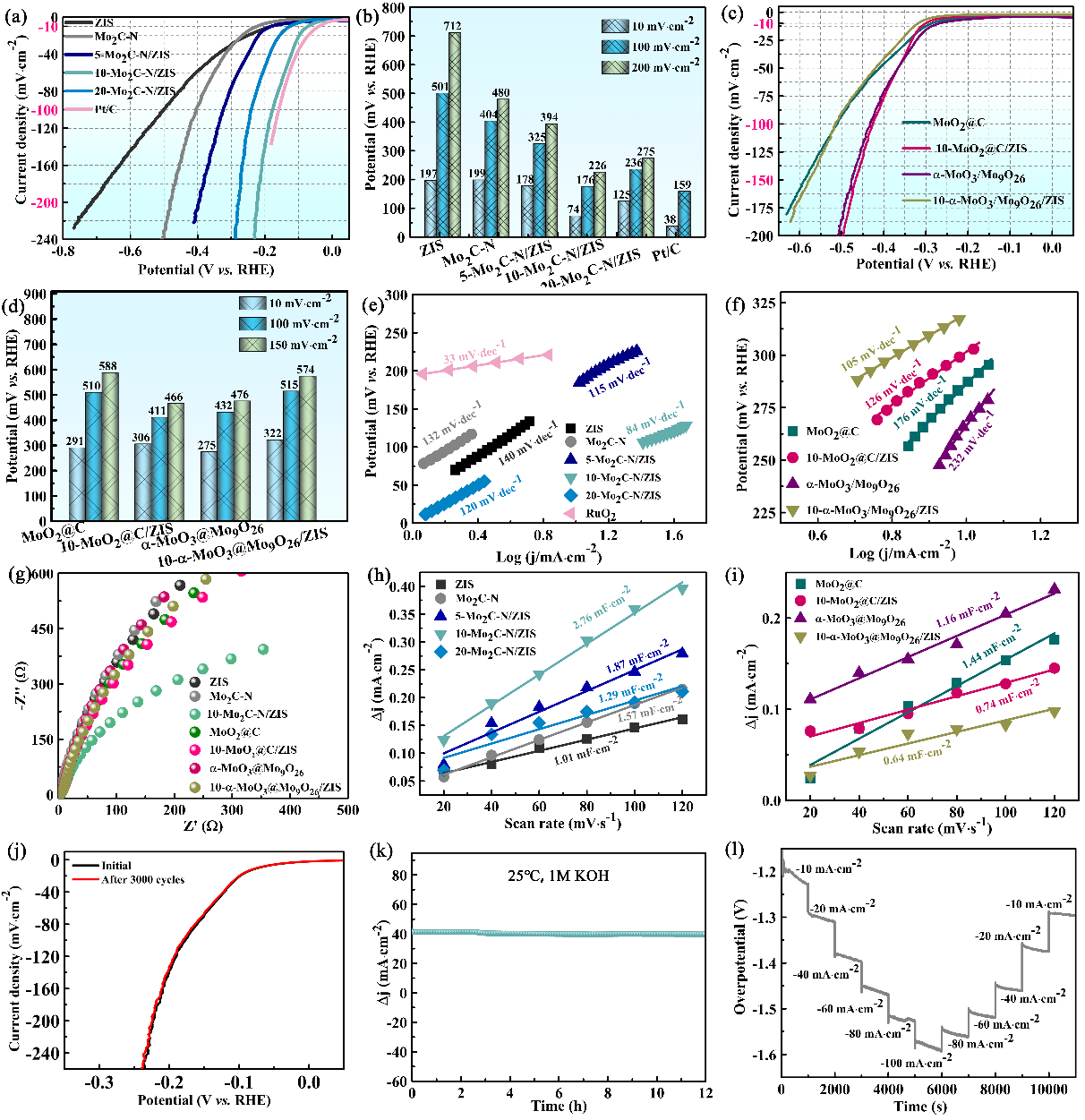

圖10 Mo2C-N, ZIS和Mo2C-N/ZIS的HER性能分析

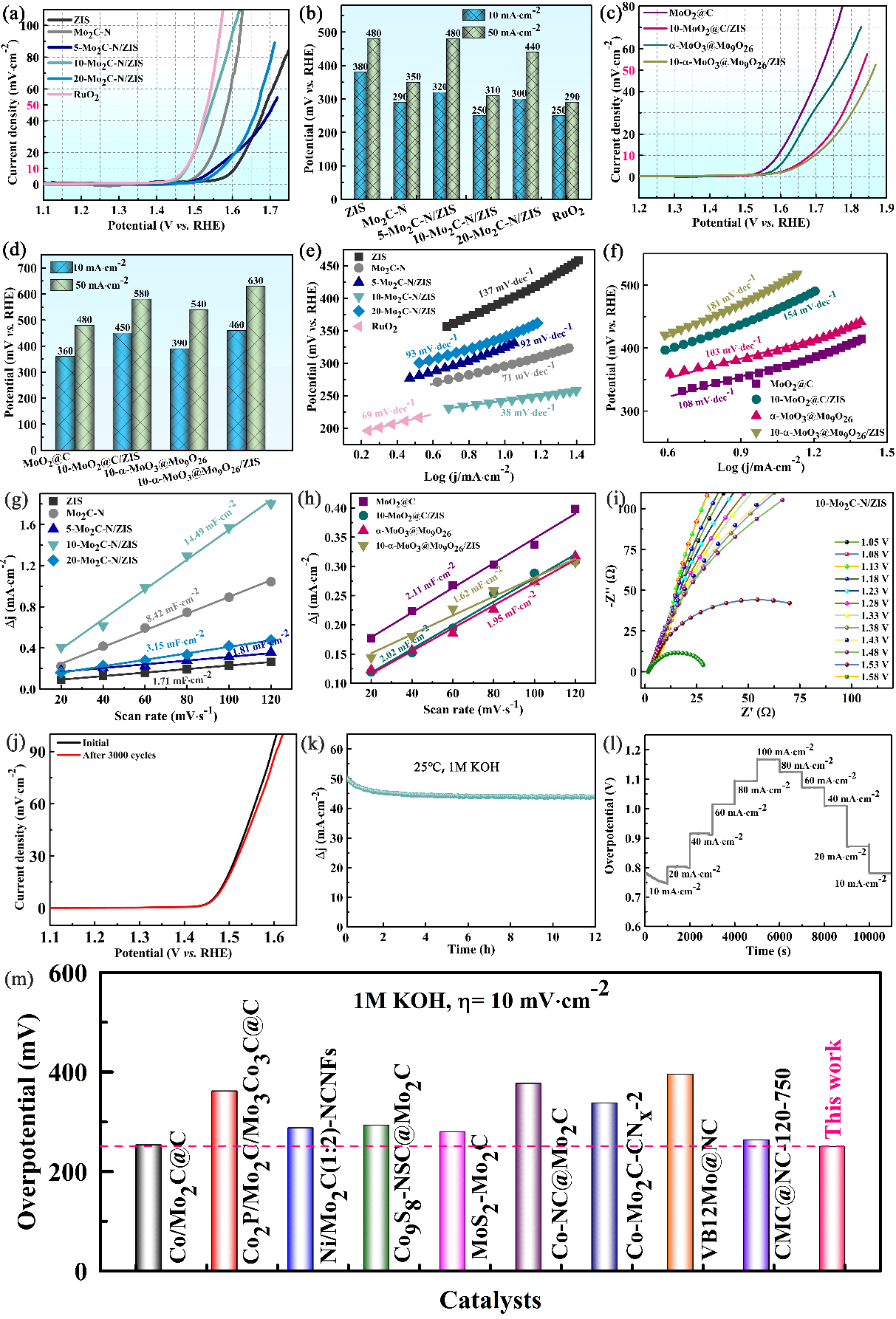

圖11 Mo2C-N, ZIS和Mo2C-N/ZIS的OER性能分析

DFT計算表明，Mo2C-N/ZIS 具有合適的氫質子和氫氧中間產物的吸附能，加速OER, HER反應速率，Mo2C-N/ZIS的肖特基結具有雙重有利的轉移路線，增強了光生載流子遷移，減少了ZIS的本體和表麵複合。此外，原子的重分布電子構型和局部電荷分布狀態不僅可以提高本征活性，還可以調節氫和氧中間體的吸附和解吸行為。因此，Mo2C-N/ZIS催化劑具有良好的PHE/HER/OER性能，是光/電化學應用的理想催化劑。

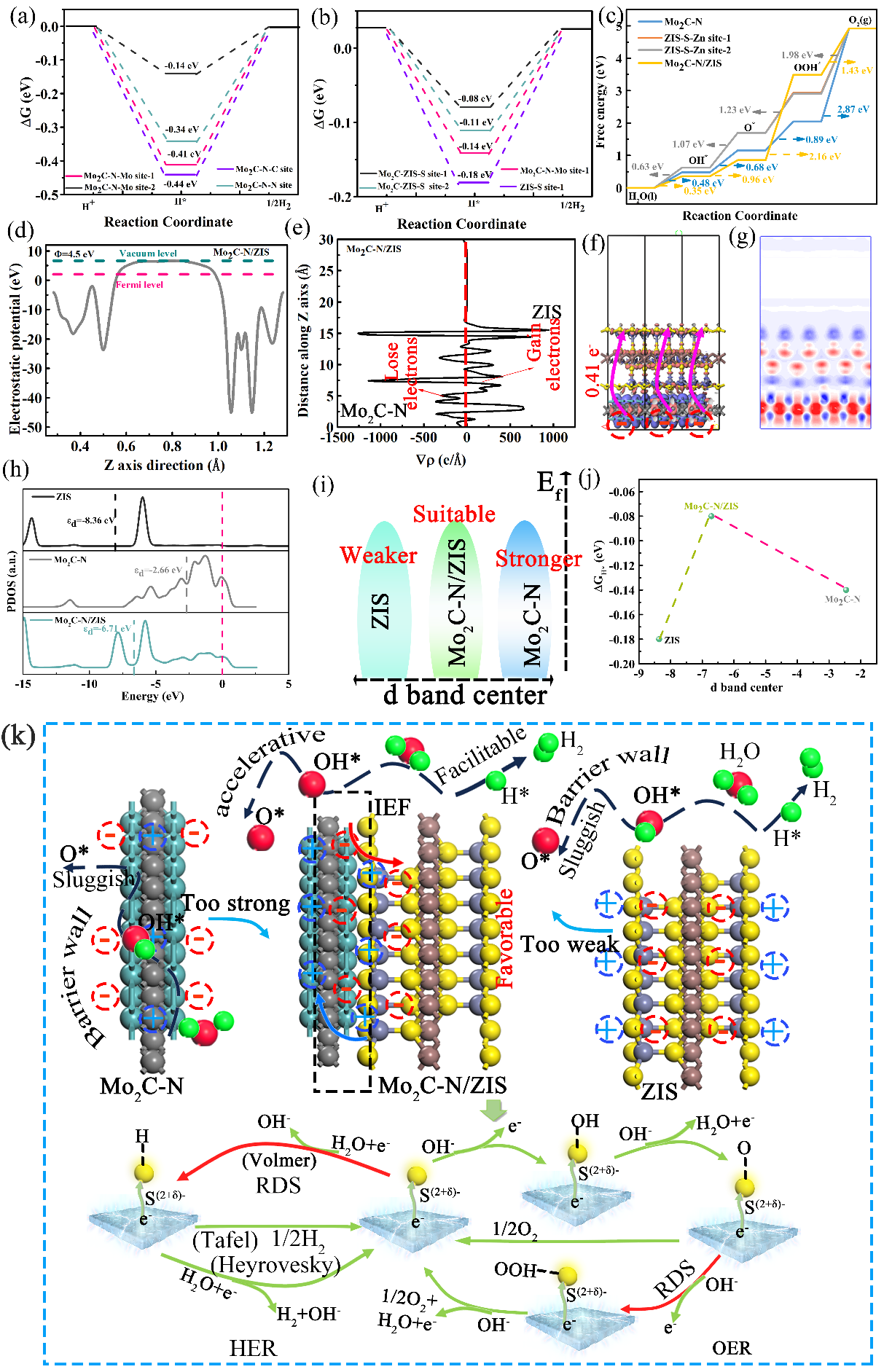

圖12 DFT計算及HER/OER機理分析
